长虹液晶电视机“三无”故障检修经验总结
时间: 2022-11-08

    长虹gp01机芯液晶电视机开机出现,无光栅、无图像、无声音。

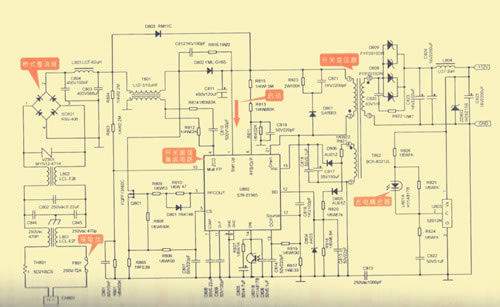

    下图为长虹gp01机芯液晶电视机电源电路图。该电视机正常工作时,交流220v经保险丝fb801、互感滤波器、滤波电路、桥式整流堆bd801,整流成约成300v直流电压加到开关变压器t8o2的①脚,经初级绕组后由②脚输出加到u802(str-e1565)开关振荡集成电路的⑨脚。同时+300 v直流为开关集成电路1脚供启动电压,开关电路起振。开关变压器③~④绕组作为正反馈绕组,由4脚输出经d8o6、c817整流滤波,形成直流电压为u8o2的⑩脚提供直流电源维持u8o2的震荡。



    误差检测时电路设在+12v输出端,误差信号经光耦u801反馈到u802的⑩脚,进行稳压控制。

    长虹gp01机芯液晶电视机开机三无,通过故障现象可初步判断,电源电路可能有故障元器件,先检查电源电路中是否有元器件损坏。


    1、拆机后,先查看电源电路中元器件是否有烧坏、引脚脱焊的故障现象。经过检查发现,保险丝烧坏,说明电路中有短路的元器件,重点检查c8o2、c844、c845、c8o3、c804、桥式整流堆bd801、u802是否击穿短路。


    2、用万用表检测c802、c844、c845是否损坏,将红、黑表笔分别连接引脚两端,若指针趋于无穷大则断路;若检测电容阻值为o,则短路。检测电容好坏时,一般在开路状态下,外围电路会影响测量结果,经检测c802、c844、c845没有损坏。

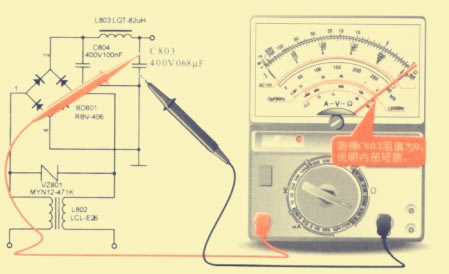

    3、再用万用表检测电容c803,经检测发现c803漏电产生,检测方法如下图所示。



    4、烙铁更换c803后,
