故障现象描述：康佳lc-tm2018型液晶电视机开机后指示灯亮，声音正常，但显示屏无显示。

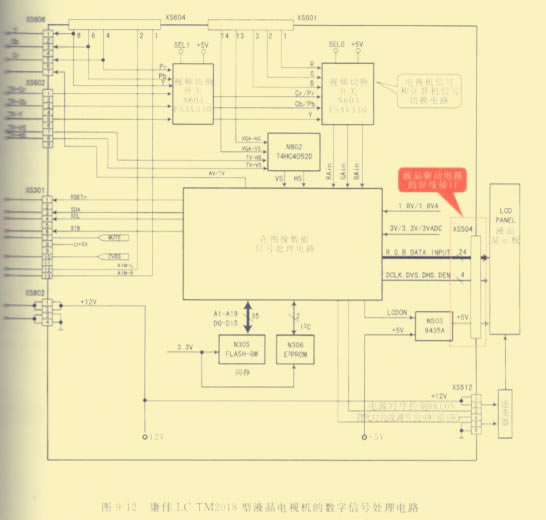

    电路分析指导：如图9-12所示为康佳lc-tm2018型液晶电视机数字信号处理电路，从图中可知，液晶显示板是通过屏线与图像数据信号处理电路连接。来自解码电路或外部输入端子的视频信号经数字处理后形成驱动液晶显示屏的驱动信号，使液晶显示板显示彩色图像。

    故障检修指导：康佳lc-tm2018型液晶电视机开机后指示灯亮，声音正常，说明电源电路、音频信号处理电路基本正常。显示屏无显示先检查液晶驱动电路中元器件有无损坏、排线连接是否良好。

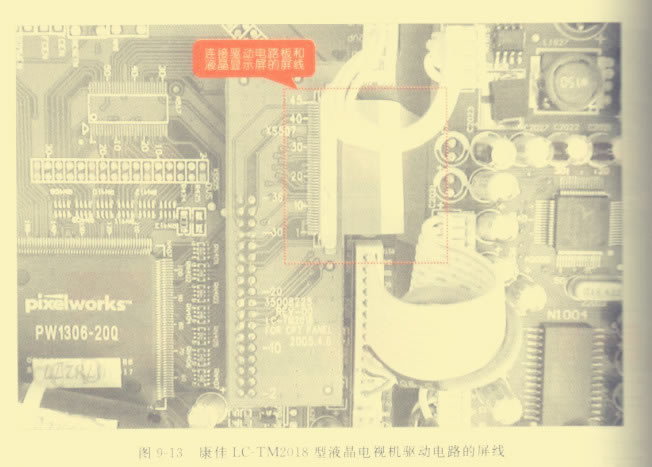

    拆机后，检查驱动电路中的屏线，发现屏线松动，重新连接，开机后故障排除。如图9-13示为康佳lc-tm2018型液晶电视机驱动电路的屏线。
