一些彩电维修初学者认为当彩电出现指示灯亮三无故障时，就判断开关电源正常，这种推理不全面。笔者通过一台电视机的维修经历，就能够说明此问题。

    一台创维21d88aa型彩电(采用超级芯片om8370)出现三无故障，但电源指示灯亮，且对亮度正常。二次开机无效，机内有细微“吱吱”叫声，这种“吱吱”叫声很有节律，约每秒一次。

    因为电源指示灯亮，且亮度正常，就认为开关电源正常。先查开、待机电路。测om8370的①脚电压，该脚电压在0v～2v来回波动不停，约每秒一次。正常时①脚电压开机时为3v左右，待机时为0v。可见超级芯片om8370的cpu部分工作异常。测om8370的⑦、⑩脚电压，都在2.8v～3.2v之间波动不停，正常时这两脚电压应该在3.3v左右，且稳定。

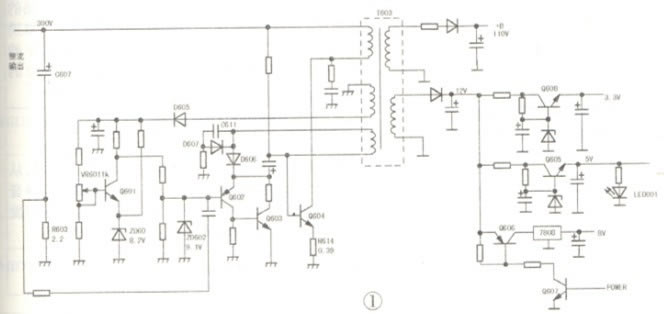

    会不会是3.3v电压形成电路有故障或3.3v电源或负载有故障导致3.3v电压不稳呢?开关电源相关电路如图1所示，开关电源输出的1 2v直流电压，通过以q608为核心的稳压电路产生3.3v直流电压，供超级芯片om8370的cpu部分使用。

    测q608的发射极电压，在2.8v～3.2v来回波动，基极电压在3.4v～3.8v来回波动，集电极电压在4.2v～7.5v来回波动。正常时发射极应为3.3v左右。基极应为3.9v左右。集电极应为7.8v左右。查3.3v形成电路元件无一损坏，逐个代换故障仍旧，说明3.3v形成电路没有问题。测12v直流电压竟然在8v--12v波动，+b在90v～1 iov波动，可见开关电源有故障。

    难道真是电源有问题吗?断开电源负载用一只100w／220v灯泡作为假负载，通电，+b端子为18v，将灯泡换为20w电烙铁，通电，+b端子为80v。

    可以肯定故障由开关电源所致，测冷端整流滤波元件正常，说明故障在电源热端。测c607两端直流电压为300v，正常。开关电源输出电压低且不稳，通常是稳压环路出问题。查取样电路中的vr60i(1k欧)、zd601(8.2v)、q601等元件均正常，代换无效。又先后代换了
