海信tlm2o18型液晶电视机收看电视节目正常，但使用外部输入、输出接口收看av节目时，声音正常，但无图像。

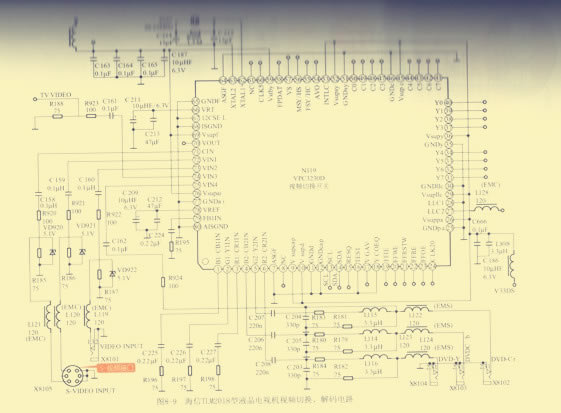

    如图8-9所示为海信tlm2018型液晶电视机视频切换、解码电路图，s-视频端子是输入y\c分离视频信号的接口，色度信号送到⑥脚，视频信号送到72脚。xsl02、xsl03、xsl04是与dvd视盘机连接的接口，dvd视盘机送来的dvd-cr、dvd-cb、dvd-y信号经此接口送到视频切换开关nl19(vpc3230d)的⑤脚、④脚、⑥脚，经过解码后由31脚、32脚、33脚、34脚、37脚、38脚、39脚、40脚输出送到n102(pwl22o)。

    海信tlm2018型液晶电视机能收看电视节目，说明微处理器、视频解码、音频信号处理、伴音功放电路等基本正常。收看．av。节目时有声音无图像，说明音频切换电路基本正常，重点检查视频切换电路。

    1、首先检查dvd视盘机与液晶电视机接口连接是否正确，经过检查接口连接正确。接下来再用示波器检测x102、x103、x104接口输出的信号波形，将接地夹连接接地端，探头分别连接接口。

    2、经过检测接口输入的信号正常，再接着检测视频切换电路nl19的⑤脚、④脚、⑥脚，经过检测发现⑥脚无信号波形输入。

    3、xsl04接口输人信号正常，nl19的⑥脚无信号，此时重点检查色度（y）信号通路中的元器件。用万用表检测电容c208时，阻值为无穷大，说明c208内部断路。

    4、最后用电烙铁将电容c208焊下，更换上同型号、性能完好的电容，重新开机后，故障排除。

    本文摘自《全程指导》一书
