康佳lc-tm3216型液晶电视机，不能开机，图像和伴音均无。

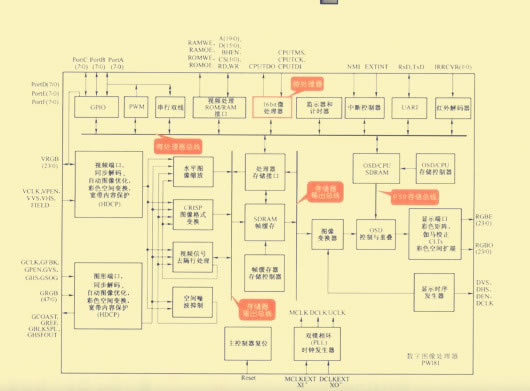

    康佳lc-tm3216型液晶电视机中的微处理器电路集成到了数字图像处理器的内部，该机使用的数字图像存储器型号为pw181，如图7-8所示为pwl81的内部功能图，由图可知，pw181的内部集成了微处理器及存储器电路部分。

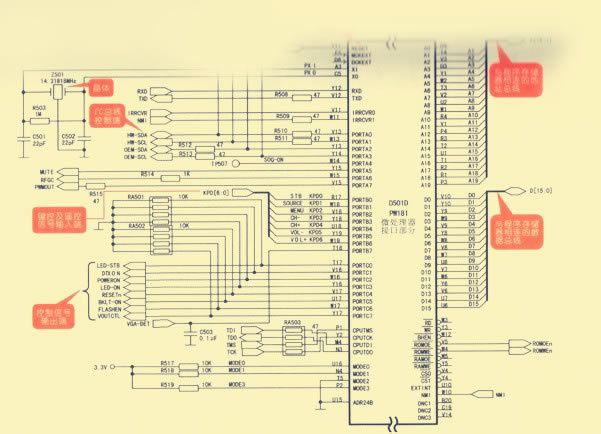

    如图7-9所示为pw181的微处理器接口电路部分，图中标示出了pwl81的复位信号输入端、晶振信号端、人工指令输人端、1²c总线端以及控制信号输出端等，通过对工作条件的检测，即可判断故障部位。

    检测pw181控制端引脚的各个信号时，发现供电电压及复位信号均正常，而无晶振信号的波形，怀疑晶体z501损坏，用同型号且性能良好的进行代换后，故障排除。

    本文摘自《全程指导》一书
