同行送来一台利奥c18yl型电磁炉，说该机原故障为爆机，经查，功率管、整流桥均击穿，保险管爆裂，+30ov滤波电容c003无容量。他在维修时更换了同型号的功率管、滤波电容、保险管，而由于买不到同型号的整流桥(原型号为u1 5k 80r)，就用常见的25a／600v整流桥代换，然后通电试机，电磁炉出现断续加热故障。经多次检查无果，遂转来我店修理。

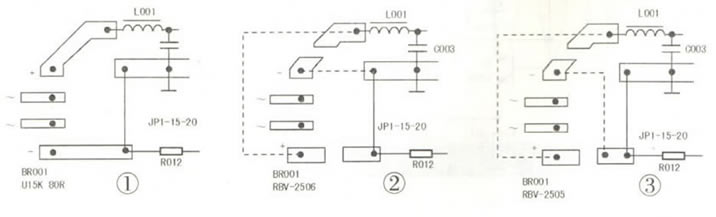

    拆机检查，发现该机原整流桥的接线图如图1所示，而前维修者新换上的整流桥，其正负极引脚与原型号相反，安装时仍利用原孔位，然后割断相应铜箔进行接线，如图2虚线所示。经笔者仔细检查，发现图2接线有误，应该按图3所示接线才行。更正接线方式后通电试机，电磁炉正常加热。



    原来图1中所示的jp1-15-20是一根检测电流用的康铜丝，相当于一只阻值极小的大功率电阻。整流桥负极串接该康铜丝后再接地。电磁炉正常工作时，整机电流流经jp1-15-20时产生的微弱电压信号，经r012连接至电流检测电路，构成完整的电流检测回路。

    提示：康铜丝在新型电磁炉中常有应用，经常被同行误以为是普通的铜丝或跳线，并作为导线来处理，从而引发新故障。在此提醒同行予以关注。

    本文摘自《下册》一书
