康佳LC-TM3719液晶彩电电源板维修(上)
时间: 2022-11-09

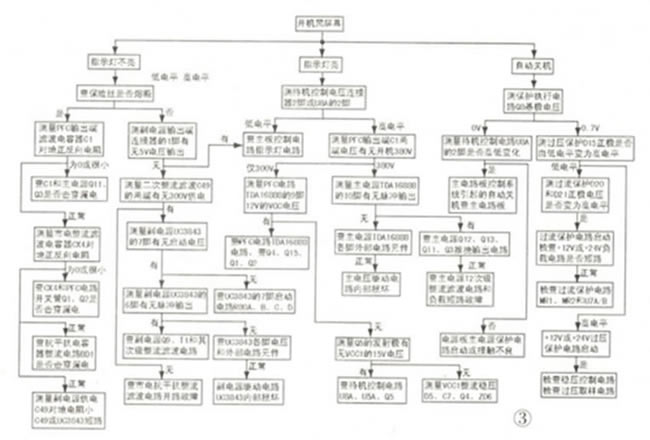

    康佳lc-tm3719液晶彩电电源发生故障,造成液晶电视无电源或电源电压不稳定等原因,引发三无故障。其中副开关电源发生故障,同时牵连主开关电源无启动电压不工作,往往引发三无故障。检修时,可根据保险丝是否烧断、测量开关电源输出电压和电源电路关键点电压的方法,判断故障部位。图3是该电源板维修步骤流程图,供维修时参考。



    1、开机三无,保险管f1烧断
    保险管f1烧断说明开关电源有严重的短路情况,原因有四个方面:
    (1)市电输人交流抗干扰电路及整流滤波电路发生短路故障。主要检查交流抗干扰电路y1、cy2、thrl、r8a、r9a、znrl、cxl、lfl、cx2、lf4整流全桥bd1、滤波电容cx3、cx4、pfc功率因数校正电路的滤波电容器c1、副电源的滤波电容器c49是否击穿短路。
    (2)pfc电路发生短路故障。该电路中只有大功率场效应管q1、q2击穿短路才会导致保险管f1烧毁。造成q1、q2击穿短路的原因有三个:一是推动管q4、q15击穿短路;二是模块tdal6888出现故障;三是q1、q2本身质量欠佳。
    (3)主开关电源发生短路故障。末级大功率mosfet开关管q11、03击穿短路,将会导致保险管f1被烧毁。实际维修中,当测得滤波电容c1正端对地短路,而断开q11漏极后短路现象消失,则判定q11、q3主开关电源出现故障。

    (4)副开关电源发生短路故障。实际维修中发现保险管f1被毁,测得滤波电容c49正端对地短路,而断开.d6或副开关变压器t1后短路现象消失,则表明副开关电源出现故障。如果测量mosfet开关管q9击穿短路,应检查q9漏极的zd5、d3是否发生故障,,驱动控制电路uc3843是否性能变坏。只有通过对上述几方面的检查,确认电路已无故障隐患,方可换上新的保险管或q9开关管,否则新换的保险管或开关管将再次损坏。

    2、开机三无,指示灯不亮。
    如果测量保险丝f1未断,首先测量滤波电容c832正端是否有30

[1]
