故障现象描述：

    康佳tm3216液晶电视机开机后，图像正常，右声道输出正常，但收看电视节和收看av节目左声道均无声音。

    电路分析指导：

    康佳tm3216液晶电视机右声道正常，而左声道无声，说明故障可能发生在左声道电路。

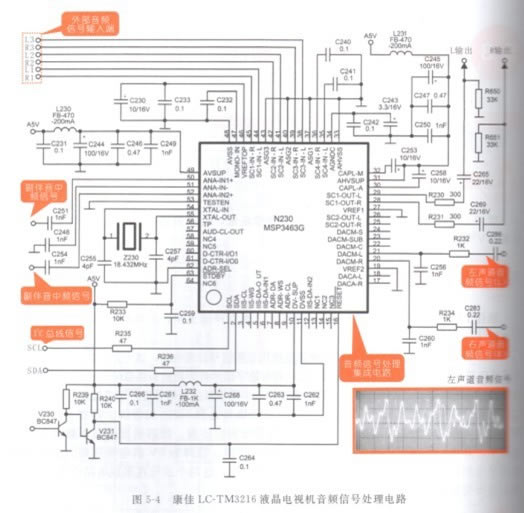

    如图5-4所示为康佳tm3216液晶电视机音频信号处理电路，该电路主要由音频信号处理集成电路n230(msp3463g)构成。n230具有数字信号处理功能和模拟信号处理功能，能处理第二伴音中频信号、数字伴音，也可以直接输入多路模拟伴音信号进行切换处理。

    来自外部接口输人的左(l)、右(r)音频信号送到n23o的38脚、41脚、44脚、39脚、42脚、45脚，经过n23o处理后l、r信号分别由⑧脚、⑩脚输出送到音频功率放大电路中。其中，①脚、②脚为1²c总线控制端，⑨脚、⑩脚为5 v供电电压端。主伴音中频信号送到n23o的50脚，副伴音中频信号送到③脚，这两个信号在集成电路中进行解调，然后进行切换。

    故障检修指导：

    收看视节时，主、副音频信号分别送到n2 3 0的⑩脚和⑦脚，而电视机右声道有声音、收看av节目左声道无声音，则重点检查左声道通路中的元器件。

    1、当电视机播放电视节目时，先用示波器检测左(l)声道音频信号n230的50脚，经过检测输入的l信号正常，正常情况下的信号波形如图5-4所示。

    2、再用万用表检测n203的31脚、49脚为5v供电电压端，将黑表笔连接接地端，红表笔连接31脚、49脚，测得电压正常。

    3、经过检测发现l声道输人信号和供电电压都正常，接下来再检测输出端l声道音频信号。示波器接地夹连接接地端，探头连接⑨脚，正常的信号波形如图5—4所示。再用示波器检测r232的另一端，测得此时无信号波形。

    4、用万用表检测：r232阻值，将量程选择“rx lk”挡，红、黑表笔分
