众所周知，crt彩电的视放级需要160v到200v左右的直流电压。根据笔者20多年的维修经验，发现crt彩电视放电压有三种获得方法。

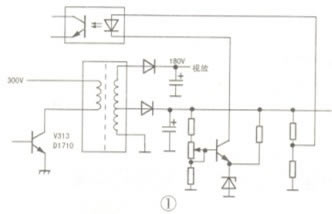

    第一种：视放电压由开关电源提供。如图1所示。图中为牡丹牌ct-54e1p-z彩电的视放电压获得图。该视放电压取自开关电源，该电源为三洋．a3电源。一般情况下，采用三洋a3电源的彩电，视放电压大多由开关电源直接提供。

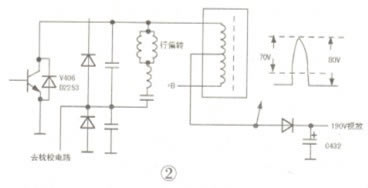

    第二种：利用正极性行脉冲正向整流，得到直流电压，该电压与+b电压叠加在一起构成视放电压。如图2所示。图中是长虹牌d2525型彩电的视放电压获得图。它是利用80vp—p的正极性行脉冲正向整流(即把波形中的反峰70v电压整流出来)，得到约60v直流电压，该60v直流电压与+b(130v)叠加在一起得到约190v直流电压，供视放级电路使用。


    用这种方法获得视放电压的特征是：行输出变压器的视放引脚、+b引脚、输出引脚(col)是相通的，即这三只引脚在同一个绕组上。

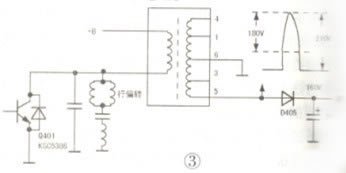

    第三种：利用正极性行脉冲正向整流，直接得到直流视放电压。如图3所示，图中是北京2122q型彩电视放电压获得图。它用210vp-p的正极性行脉冲正向整流(即将波形中的反峰电压约180v整流出来)，得到的160v直流电压供视放电路。

    这种方法获得视放电压的特征是：行输出变压器的视放脚与+b脚、col脚是不通的，即视放脚不在+b、col脚的绕组上，但这种电路的视放脚与接地脚通。

    这里特别提醒：北京牌2122q型彩电(15a机芯）的图纸中，视
