故障现象描述：康佳lc-tm2008型液晶电视机，开机后输人av、tv信号时，伴音正常，无图像显示。

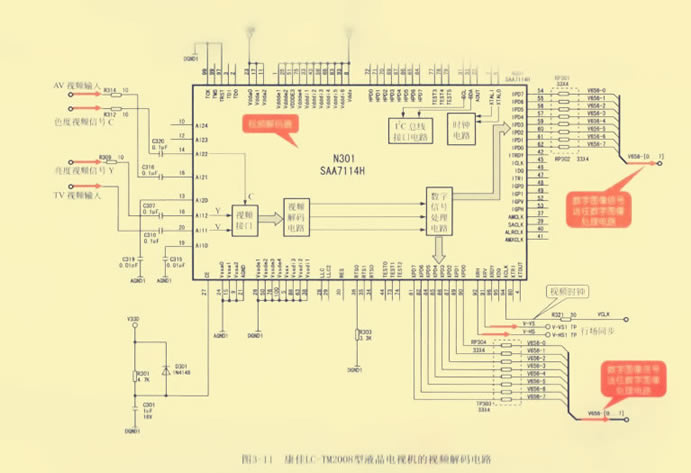

    电路分析指导：视频解码电路是处理av视频、tv视频以及色度和亮度信号的关键元器件，若视频解码电路损坏，则可能会造成输入视频信号无法显示的故障。如图3-11所示为康佳lc-tm2oo8型液晶电视机的视频解码电路，该电路主要是由视频解码器n301(saa7114h）组成的。


    视频解码器saa7114h的20脚接收tv视频信号，16脚接收av视频信号，14脚、18脚分别接收色度和亮度信号，这些信号在芯片内部进行解码和数字处理，然后输出数字视频信号送往数字图像处理电路。另外，视频解码电路中设有晶体振荡器，⑥脚、⑦脚外接24.576mhz的晶体z301，为saa7114h提供时钟信号。31脚、32脚为i²c总线信号输入端，接收来自微处理器的控制信号。3.3 v供电电压为视频解码器提供供电压。
    故障检修指导：检测视频解码电路时，应首先使用信号源(vcd或dvd影碟机)为液晶电视机输入标准的彩条测试信号。通过对视频解码器进行检测，即可判断故障出在视频解码电路还是在其他电路。
    用dvd影碟机为液晶电视机的av接口送人标准的彩条测试信号，然后用示波器分别检测视频解码器saa7114h的视频输人和数字视频信号输出端，检测时发现，输入的视频信号正常，而无数字视频信号输出。 然后依次检测视频解码器saa7114h的供电电压、晶振信号以及i²c总线信号等工作条件，均正常。怀疑视频解码器saa7114 h损坏，用同型号且性能良好的进行代换后，再次试机故障排除。
