故障现象描述：

    海信tlm1519型液晶电视机收看本机电视节目时，出现花屏的故障。

    电路分析指导：

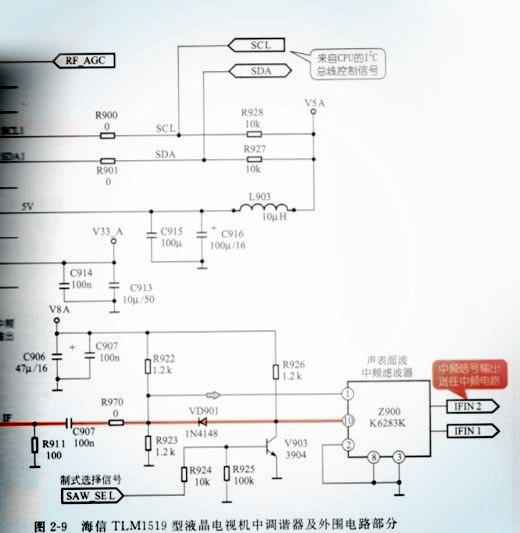

    花屏的故障是调谐器电路部分常见的故障表现之一。海信tlml519型液晶电视机中调谐器和中频电路为两个独立的电路单元，如图2-9所示为其调谐器及外围电路部分，该调谐器工作是由i²c总线进行控制的，由数字电路板中的cpu为其提供i²c总线信号，分别送到调谐器的④脚、⑤脚。

    调谐器a900的11脚为if中频信号输出端，该信号经声表面波滤波器z9oo滤波后送往中频电路。

    电路检修指导：

    怀疑调谐器有故障时，应先试一下整机控制功能是否正常、遥控开／关机是否正常、功能切换是否正常、菜单能否正常调出等。然后再检查以下几点。

    1、查天线、电缆、输入插头及连接是否正常。若插头氧化锈蚀或连接不良将导致射频信号输入不正常，调谐器也无法正常工作。

    2、查调谐器a900⑤脚的+5v电源供电是否正常。该工作电压是调谐器正常工作的基本条件。

    3、查调谐器④脚、⑤脚的i²c总线控制信号是否正常。

    4、经检查调谐器输入端信号正常，调谐器各引脚的直流电压及控制信号也正常，而其11脚无输出，怀疑调谐器本身不良，更换后故障排除。
