长虹液晶电视机伴音和图像均不正常故障检修
时间: 2022-11-09

    故障现象描述: 长虹lt3788型液晶电视机接收电视节目时伴音和图像均不正常。由av接口输入dvd音视频节目时,音像正常。

    电路分析指导: 由前述故障现象可知,电视机图像和伴音均不正常,表明可能为该电视机处理信号的公共通道部分故障,而经av接口注入信号后声像均正常,又表明主电路板中的音频信号处理电路及图像处理电路部分基本正常,由此推断为电视信号接收电路部分即调谐器电路有故障应重点检查。

    故障检修指导: 一体化调谐器的元器件都封闭的金属屏蔽盒中,判断调谐器是否有故障,主要通过检测其各输出的引脚的相关参数值即可判断调谐器的工作是否正常。值得注意的是,在检测前应先检查天线、电缆、输入插头,判别射频信号输人是否正常,再对调谐器进行检测。

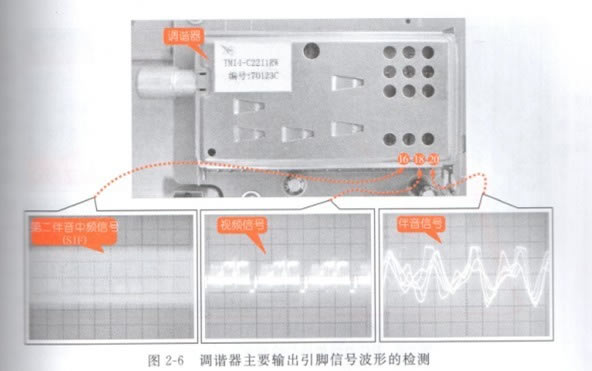

    1、首先通过检测主要信号输出引脚的信号判断调谐器是否工作,即根据原理图检测调谐器16、18、20脚输出第二伴音中频、cvbs信号、伴音信号的检测,如图2-6所示。



    若上述信号不正常或无输出信号,还不能立刻判断调谐器本身故障,应接着检查调谐器工作的基本条件是否满足,如工作电压、总线信号等。

    2、电源电压是调谐器正常工作的首要前提条件,如图2—7所示为用万用表检测其供电引脚⑦、19脚的+5v电源供电端。将万用表量程置于直流“1ov”电压挡,黑表笔接调谐器外壳(接地),红表笔接⑦脚,检测该引脚电压值(19脚的检测方法相同)。

    若上述检测中电压过低或无电压,应重点检查供电线路中是否有元器件损坏,检查印制板是否有断裂的情况,一般更换损坏的元器件并修复损坏的印制板即可排除故障。

    若电源供电电压正常,则接着检测调谐器其他的工作条件,如来自微处理器的i²c总线信号。

    3、长虹lt3788型液晶电视及中的一体化调谐器u6o2的④脚为其i²c总线时钟信号输入端,⑤脚为其i²c总线数据信号输入端,正常时应有信号波形输出。

    若经检测,调谐器的工作电压、控制信号均正常,输人端信号正常,而
