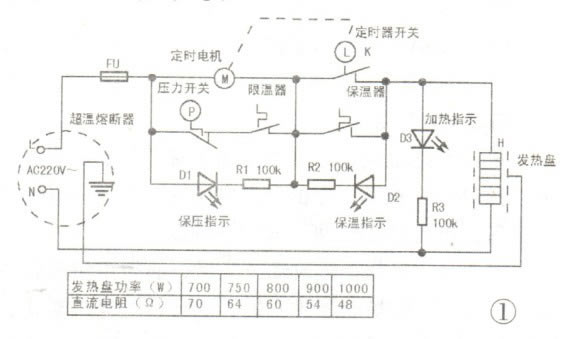

苏泊尔电压力锅主要由电动定时器、加热、保压电路及保温电路组成，功率为900w。根据实物测绘出电路图(见图1)，供参考。

    【工作原理】

    1、加热、保压电路

    接通电源，设定保压时间，将定时器旋钮顺时针旋到对应刻度的标志后，定时开关k闭合，由于保温器被开关k短路，其不起控温作用，d2不亮；同时d1也被压力开关p和限温器所短路，d1也不亮，此时220v交流电经锅体下端插座、超温熔断器(fu)、压力开关、限温器、定时开关k向发热盘(h)供电，加热指示d3亮，h加热工作，锅内徐徐加压。当气压达到70kpa时，开关p断开。加热盘失电停止加热，d3熄灭，d1亮，自动转入保压状态，定时电机m转动，定时器开始保压倒计时。在保压过程中，锅内压力低于40kpa时，开关p闭合通电，工作压力达70kpa时，开关p又断开，使发热盘间断性反复加热，d1、d3则交替发亮。当定时器倒计时至“关”位置时烹调过程结束，k断开，h停止加热，d3熄灭。

    2、保温电路

    当保压结束，定时开关断开后，保温器工作。当锅内温度下降到60℃时，保温器触点闭合，220v交流电经压力开关、限温器、保温器向发热盘供电，d2熄灭、d3亮，发热盘作短暂加热，使锅内温度回升到80℃时，保温器触点断开，d2亮，d3熄灭，发热盘停止加热，不断重复上述过程，使锅内温度恒定在60℃～80℃范围内。

    fu(10a／150℃)起超温过流保护作用，当锅内温度超过额定温度或电路发生短路故障时自动熔断。限温器也起保护作用，当锅内无水干烧时或超过额定温度时自动断开电源，从而保护发热盘不被烧损。

    【常见故障检修】

    1、d3不亮，发热盘不加热。
    主要原因有电源线断路及插头脱线、松动(常见），插座氧化烧损，fu

[1]
