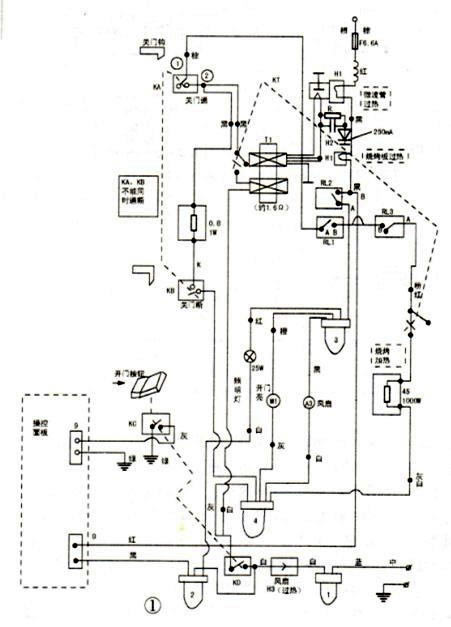

该机电路见图1。市电相线(棕色)通过保险丝f1、微波管过热保护开关h1、烧烤板过热保护开关h2后。一路向控制面板提供市电;一路为接线柱3供电,使其成为一个相线供应点,它可以为照明灯(25w)、载物盘电机m1、风扇电机m2提供工作电源。

市电中性线(蓝线),通过接线柱1、风扇过热保护开关h3连接到接线柱2上,为照明灯控制面板提供中线电源。所以插上电源且微波炉门未关时,照明灯就亮,面板就有显示,继电器rl2吸合(可听到吸合的声音)。
由关门上钩控制的开关有两个:ka、kb。由开门按键控制的开关有两个:kc、kd。ka接通时kb必须断开,或者相反。它们良两成对,但每对几乎同步工作。当rll接到操作命令接通时,ka、kd接通(关门情况下),ti变压器初级得电使微波管灯丝得到加热电压及4000v负高压,产生约240mhz的微波加热,风扇电机、载物电机转动。由此可知,rll是微波炉加电的主控继电器。
当开门时,ka断、kb通,在切断t1电源的同时,将t1的初级通过0.8欧/lw电阻接中性线,以泄放掉此绕组上可能产生的危险高压。
当有指令让rl3接通时,烧烤加热丝得电而工作。由此可以推断,当有指令让微波、烧烤同时作用时,rll、rl3必定是轮流吸合的,否则,其工作电流会远远大于保险丝的6.6a。
【维修实例】
一台上述型号的微波炉,开机一工作就烧保险丝。断开烧烤加热丝的一根电源线插头,测其电阻约45欧,断开t1初级一根接线插头,再开机保险丝不再被烧断,说明故障在此电路中。经检测,是倍压电容被击穿。换新后为验证是否正常,断开t1初级一插头,接入交流电压约。i ov,倍压电路得负压约250v。iov交流电压调至0v后,经过一段时间,此高电压逐渐降为ov,说明其泄放电阻10m欧起作用了。修好后,实际测试微波管高压电源电流约为250ma。
