一台创维纯平29t92ht型高清彩电(6p18机芯),故障为屏幕左边有一条垂直黑带,黑带的宽度不稳,开始较小,渐有扩大现象,但没有向内弯的形状。分析该故障应与枕校线路无关,是行中心偏移过多造成,但看右边的图像没有移出屏外的现象,左边黑屏部分(见图1)已将左边的台标遮掩去部分。

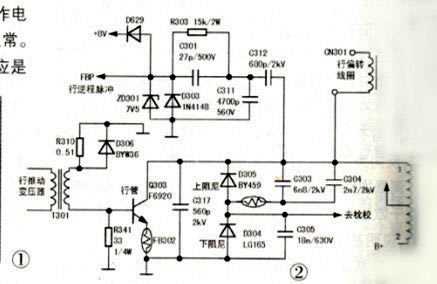

接修该机时,据用户说出故障时,好像嗅到有气味,估计偏转线圈有问题。开机试看,约2分钟后即自动保护关机,实测整机交流工作电流,较大时约0.5a~0.6a,看来整机工作电流还算正常。重新启动,该机又能工作约2分钟。分析偏转线圈应是正常的,因为如果偏转线圈有短路或使用中匝间打火放电,其工作电流会增大后进入保护。估计故障与行afc线路有关,相关电路见图2。

从fbp(行逆程脉冲)电路查起,查得d629、zd301、d303、r303、c301、c3 1 1均没问题。最后拆下c312(680pf/2kv)小电容,发现该电容有条裂痕。用万用表rxl0k挡测得已开路,用2kv的晶体管耐压测试仪测试,发现其耐压只有500v~600v。找一只680pf/2kv电容换上,整机正常工作。
