奥莱特电热炉外形类似电磁炉，它采用铸铁电热管作为加热炉盘。铸铁炉盘发热快、冷却慢，导热好，热效率高，可对各种锅具加热，是厨房使用的一种新型炉具。

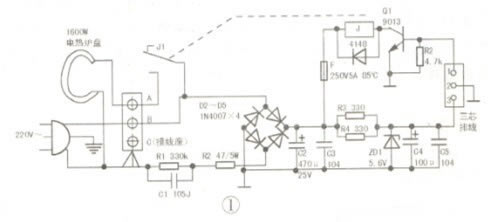

    在图1所示电路中，220v市电经r1／c1阻容降压、r2限流、二极管d2～d5桥式整流、c2和c3滤波成15v左右直流电压，一方面经5a／85℃温度保险作为继电器工作电源；另一方面，又经电阻r3／r4限流，稳压二极管zd 1(5．6v)变成+5v直流电压通过三芯排线供给控制板上的cpu电路。

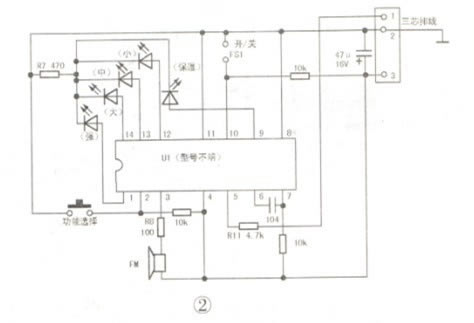

    u1(如图2)是一块双列14脚封装的ic，是操作控制电路的核心(型号不明)，④脚是电源脚(vcc)，⑧、11脚接地，⑥、⑦脚外接阻容元件和内部电路构成时钟电路，⑩、②脚分别外接开／关和功能选择按键，⑤脚是功率控制信号输出端c该机功率(火力)调节是通过控制继电器吸合时间的长短来实现的。



    【故障检修1】通电后，按开／关机键不能开机加热。

    检查线路连接完好，电压正常。后查出开／关机键内部不通，可能是用户使用时不慎漏水进入所致，此种故障极常见。换一新按键，试机正常。

    【故障检修2】插电后按开／关键不能开机，不加热。

    检查线路连接正常，试机按开／关键时听不到继电器吸合声，正常开机时应听到“嗒"的吸合声。经查，继电器驱动管9013损坏，用s8050代换后试机正常。注意，继电器也是易损元件，代换时应选；用原规格型号或参数大于原规格的型号。炉盘不发热，还应注重检查炉盘引线，如损坏可用粗铜线加套绝缘耐热管妥善连接。
