接修一台创维21nk9000型彩电，故障现象为图像正常，无伴音。

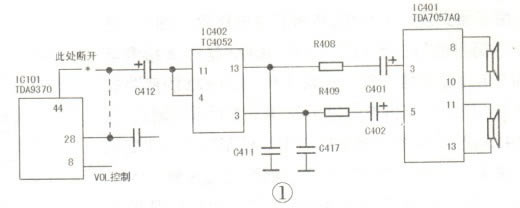

    该机主芯片为tda9370ps／n2／a10940，伴音为tda7057aq。首先检查伴音功放电路(见图1，据实际线路绘制)。测得ic401的供电正常，用万用表r×10挡黑表笔接地，红表笔碰触ic401的伴音信号输入端③脚和⑤脚，左右扬声器中均能发出较响的“喀喀”声，判断ic401及其外围电路基本正常；继续向前检查ic402也正常；故障范围确定在大规模集成电路icl01及其外围元件。

    ic101的44脚为伴音信号输出端，⑧脚为音量控制端，用遥控器调节音量的大小，同时用万用表监测⑧脚电压有明显高低变化，说明音量控制正常；接上有线电视信号，将音量调到最大，再用耳机串接一只4.7μf的电解电容接到icl01的44脚伴音输出端与地端，监听不到一点声音；44脚外围只有电容c412，脱开c412仍监听不到一点声音，估计该机无伴音的故障是由于icl01内部损坏引起，需要更换icl01才能排除故障。

    考虑到此集成块不易购买到，且费用较大，是否有其他途径进行应急修复呢?经查阅资料发现icl01与伴音有关的引脚还有28与29脚，于是就用耳机逐个监测与伴音有关的引脚，真的有新发现：当把耳机接到28脚时可听到有清晰的伴音信号，并且受控于音量控制。决定就试着用此路信号作为伴音输出信号来修复此机故障。将44脚与其他线路完全断开(图中打‘★’号处)，另用一根导线(图1中的虚线)直接从28脚接到原44脚的线路，接好后试机，伴音正常，故障排除。
