海信电视AN/TV切换电路故障检修 经验总结
时间: 2022-11-09

    海信-tc2975型彩色电视机收看电视节目正常,但是接收av节目有声音、无图像。

    电路分析指导:

    海信-tc2975型彩色电视机收看电视节目正常,说明彩色电视机音频、视频处理电路基本正常,而接收av节目有声音、无图像,说明故障在av接口或av/tv切换电路。

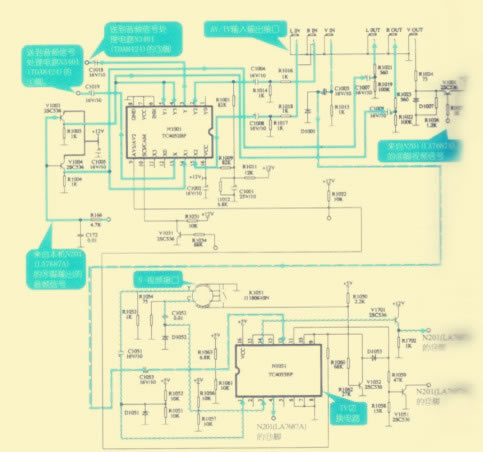

    如下图所示为海信-tc2975型彩色电视机的av/tv信号切换电路,该电路主要由av/tv切换集成电路n1001(tc4052bp)和n1051(tc4053 bp)、av/tv外部输人接口电路和外围元器件等构成。



    来自n201(la7687a)的51脚输出的音频信号(tv—a)送人到av/tv切换集成电路n1001(tc4052bp)的14脚、④脚、⑤脚,经过切换后音频信号分别由13脚、③脚输出左、右音频信号送到音频信号处理电路中。

    来自n201(la7687a)的⑧脚输出的视频信号(tv-v)送人到av/tv视频输出接口。

    来自av外部接口的左、右音频信号分别经rc耦合电路送到n1001的15脚、2脚,视频信号送到n1051的12脚。s视频接口送人的亮度信号送到n1051的①脚,色度信号送到③脚。经过n1051切换后由④脚、⑩脚输出视频信号分别送到n201(la7687a)的13脚、14脚。

    电路检修指导:

    海信tc2975型彩色电视机使用av/tv外部接口时有声音,无图像,重点检查视频切换电路n1051及周围元器件是否损坏。

    1、先用示波器检测tv切换电路n1051,将示波器接地夹连接接地端,探头连接12脚,检测方法如下图所示,av端有信号输入时,应有图中所示波形。



 &n

[1]
