tcl-at2565型彩色电视机出现收看电视节目正常，但使用av／tv接口收看节目时有图像，无伴音。

    电路分析指导：

     彩色电视机收看av节目有图像，无伴音，重点检查av切换电路ic901及周围元器件。

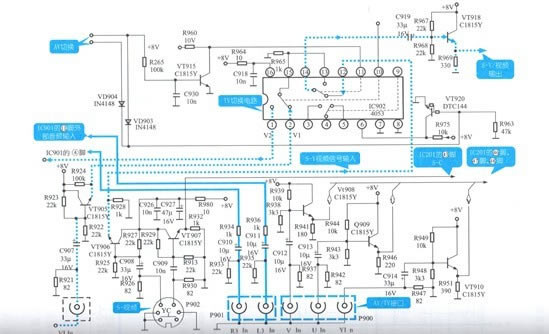

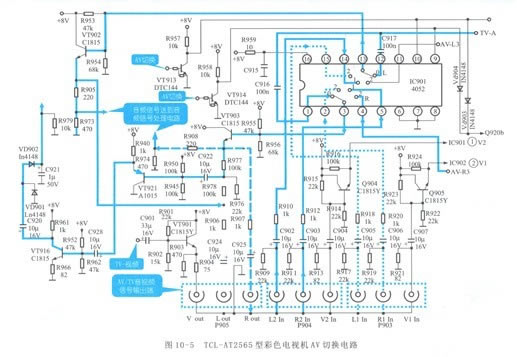

    如图10-5所示为tcl-at2565型彩色电视机av切换电路，该电路主要由音频切换电路ic9ol(4052)、音／视频接口等构成，用来切换本机接收的音频信号和av接口输入音频信号之间的切换。下图所示为av切换电路，该电路主要由视频切换电路ic902(4053)、音／视频接口等构成，它主要用来切换本机接收的视频信号和tv接口输入视频信号。



    来自本机接收的音频信号(tv-a)送入到av切换电路ic9ol(4052)的12脚、1脚，经过切换后音频信号分成两路，一路由ic901的13脚、③脚输出左、右音频信号送到音频信号处理电路中，另一路送到av/tv接口音频信号输出端。

    来自外部接口avl的左、右音频信号分别经rc耦合电路送到ic901的15脚、2脚，视频信号送到ic902的②脚。外部接口av2的左、右音频信号分别经rc耦合电路送到ic9ol的14脚、⑤脚，视频信号送到ic9o2的①脚。

    s视频接口送人的亮度信号送到ic9o2的12脚，色度信号送到ic2ol的43脚。

    电路检修指导：

    tcl-at2565型彩色电视机使用av／tv外部接口时图像正常，无伴音，重点检查ic9ol(4052)及周围元器件是否损坏。

    1、先用示波器检测ic901的15脚、②脚、14脚、⑤脚，测得此
