【例1】黑屏(背光不亮)、有伴音。

    mt23l机芯产品屏不亮有声音，说明控制系统工作正常，开机测背光开关和亮度控制没电压，在工装上试机正常，会不会是电路板稳定性差引起，用热风枪吹主板故障现象立即出现，显然电路板有接触不良或过孔不良或有元件热稳定性差。首先测背光启动控制电路q103 c极、b极电压均为0v，查c极电阻r109正常，测r109接c极线路不通。飞线连接后长时间试机故障不再出现。

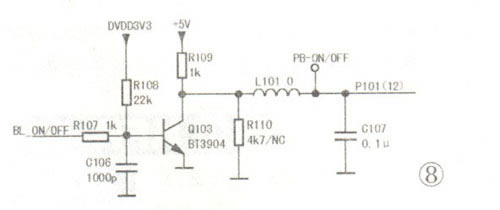

    注：q103基极控制信号是从u001 95脚输出经电阻r107接入（见图8），如果过孔不用或漏电也会导致此故障。

    【例2】背光亮、有声无logo(屏显)。

    开机背光点亮、有声、无：logo，测屏供电正常，但 lvds电压却为0.3v，异常。测主板各dc-dc块输出电压均正常，说明u001没有正常的lvds电压输出， 更换flash块u002(mx25l32)及e2prom故障依旧，说明u001损坏或供电有问题。测u001 105、116脚供电发现105脚只有0.7v，正常为1.25v，测105脚到u105输出脚1.25v线路不通，用导线连接后故障排出。

    另：116脚(avdd3v3_lvds)3.3v供电若因电路板过孔不通也会引发此例故障现象。

    【例3】l32f11型彩电易出现灰屏现象。

    背光点亮、上屏电压及lvds电压正常，出现此故障通常是eeprom中的屏参数据发生改写所致，此时将机芯板拿到友达屏上试，显示出四幅图像，进入总线调整状态改屏参为l32f11机型使用的屏即可。

    mt23机芯总线进入方法：在任何信源下，在主菜单下，将光标停在对比度项上，然后输入“9735”，此时屏幕上会出现工厂菜单界面。进入总线后，调整projectid参数即可。如果机器采用的是友达液晶屏，则需重新给程序
