该有源音箱输入vcd信号在小音量时音质尚可，音量稍微大一点马上出现沙哑干涩现象。

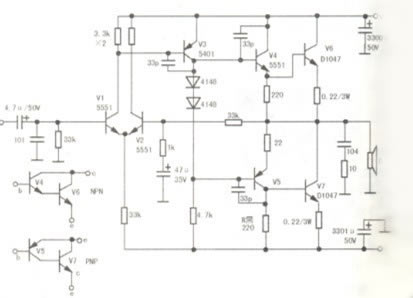

    拆机发现右声道喇叭线已经脱离右声道电路与左声道喇叭线缠在一起，左声道电路有一只220欧电阻发黑，拆下测量阻值仍是220欧，在路测功率管d1047发现有一只短路。为方便检修，测绘此机功放部分电路，见下图。



    从图中可知，该电路功率输出管没有采用常见的npn和pnp配对管，使用了2只npn型的d1047，因此v7基极要从v5的集电极取出信号，和v5组成复合管仍属pnp型特性；同样v4和v6组成复合管，仍属npn型特性。把v6、v7拆下测量，v7的b-e结阻值为1 50欧，b-c结阻值为120欧，e-c结阻值为200欧，v6的b-e结开路，这怎么可能呢?刚才在路测v7发现短路，测v6是正常的，为什么拆下测v6的b-c结出现开路呢?正疑惑间v6又突然恢复正常，难道拆下v6时烙铁热量使v6受热引起v6变质?在v6正常时用烙铁加热集电极引线，几秒钟后v6开路再度出现，此时v6散热器并不怎么热，看来v6质量太差，这就是试机时音量一大就沙哑的原因，更换发黑的220欧．电阻和v6、v7(正品c5198)后，开机试验，音质醇美耐听。

    测右声道中点电压为-12v，说明直流工作点失常。在路测v6、v7，有一只短路，v5短路、v4开路、v3开路，将v3～v7全部更换，中点电压恢复正常，接入喇叭试验音质良好，把右声道和左声道喇叭线分开各自焊好，故障排除。
