【例1】待机指示灯亮度暗，也不能开机。

    测插座conl1③脚5v低，只有3.5v，空载5v正常，怀疑电源组件输出5v洲带载能力弱，对电源组件5v电路检查，发现其滤波电容c649(1000μf)鼓包，更换此电容后故障排除。

    【例2】开机亮绿灯、黑屏、背光不亮。

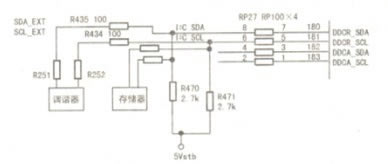

    测电源组件送出5v溺脚电平有变化，电源输出各路电压正常，直接测调谐器总线经过电阻r251、r252电压(见下图)，只有4.2v，正常应为4.9v，断开r251、r252，开机屏亮，雪花点也正常，显然调谐器有故障，更换后故障排除。

    【例3】待机指示灯异常、不开机。

    强制打开电源组件，测试主板各dc-dc块输出电压正常，测主芯片⑨脚有2.5v复位电压，测晶体两脚电压，46脚为0.9v，另一脚无电压，怀疑晶体变质，替换晶体y1(14-13mhz)，开机故障排除。注：晶体失效引起的不开机故障在平板电视中较普遍。

    【例4】指示灯异常_、不开机。

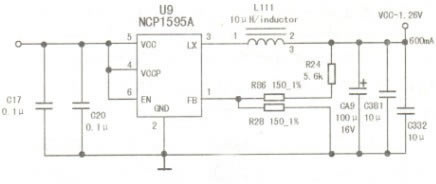

    按本机或遥控器不能开机，测5v锄正常，强制打开电源，电源电压正常，查主板dc-dc输出电压，发现u9③脚输出电压1.26v只有1.1v，见下图。对u9①脚fb反馈电压元件检查，发现下接电阻r28阻值增大，在另一块电路板上找了一块同规格的电阻替换后开机，故障排除。



    u9输出的1.26v电压就是vddc电压，它是给主芯片内核芯片供电的。
