故障现象:小鸭xqg50-146型洗衣机进水达到预定水位后，洗衣机开始加热，但桶内的洗涤液温度已超过60℃。仍加热不止。

    检侧与判断:加热不止，说明加热电路有故障。

    xqg50-146型全自动滚简式洗衣机是一种比较经济简单的机型洗衣机，它是在xqg50-156型型基础卜去掉了调温器，用温控器来控制洗涤液的加热，用不加热开关来控制冷热洗涤的转换。因此，加热电路在控制电路中起着重要的作用。

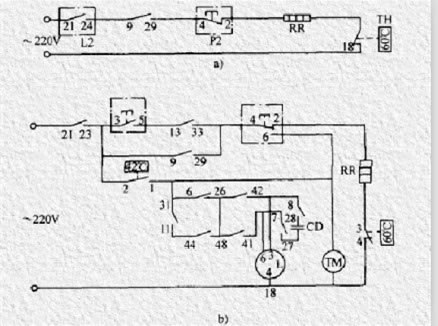

    xqg50-146型全自动滚简式洗衣机加热电路如图a所示，加热洗涤电路如图b所示。其工作原理是:

     当用户选择加热洗涤程序时，则洗衣机在达到预定水位后，电流由电源经水位开关l2的触点21-24,程序控制器触点9-29、不加热开关p2的触点4-2、加热器rr、th60℃温控器触点到节点18形成加热回路对洗涤液进行加热。

    当洗涤液的温度达到42℃以后，温控器的42℃常开触点闭合，接通程序控制器运转电路，同步电动机得电运转，洗衣机进人加热洗涤程序。即一边加热，一边运转。当洗涤液加热到60℃以后，th6c℃温控器触点断开，切断加热电源。

    如果用户选择不加热功能，则按下不加热键p2，其常闭触点4-2被断开,切断加热电路。常开触点4一6接通，接通程序控制器运转电路，洗衣机进入冷水洗涤程序，电流由电源经水位开关l2的触点1-4(高水位)、程序控制器触点9-29、不加热开关p2的触点4-6给电动机的洗涤绕组印同步电动机tm供电，洗衣机正常工作。

    根据上述原理分析，洗衣机在洗涤过程中.不加热的故障原因有:

    1、控器损坏。洗涤液加热是通过温控器来实现的。当洗涤液温度达到40℃时，温控器40℃常闭触点闭合，洗衣机进行洗涤。加热器继续加热，当洗涤液温度达到60℃时，
