一台苏泊尔c19一s04a型电磁炉，插电后无任何反应。拆机后，注意到电源板上有一块双列7脚ic炸裂(型号不明)，用万用表测量小板上还有两只二极管击穿，主板上一只电阻烧焦，检查12.5a保险管完好。

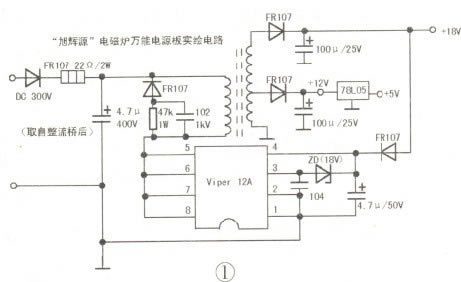

    拆除损坏的元件，检测电路已无明显短路，由于不知原电源块型号，一时找不到合适ic代换，故考虑使用市售的电磁炉专用电源板整体代换。但是需要注意的是，原机电源板低压输出仅+15v一组，主要为lm339、lm358以及igbt驱动管供电；mcu所需的+v电压由+15v降压稳压取得。而市售电磁炉万能电源板输出低压多为+18v、+12v和+5v，故不能直接使用。经过试验，对万能电源板电路作了少许改动，使其够正常使用代换。图1所示为“旭辉源”电磁炉万能电源板实绘电路。将万能电源板上的zd(18v)焊下，另取一只稳压值为15v的稳压二极管依极性焊好，该电源板输出低压即为+15v。将对应连线焊好，通电测高压+300v正常，低压+15v、+5v正常，待机时igbt管g极电压为0v，确认线路无异常。放锅试机，检锅、加热正常。
