接修一台长虹chd29155型高清彩电，故障现象为严重枕形失真，行幅只剩约1/3的图像，并且图像模糊。

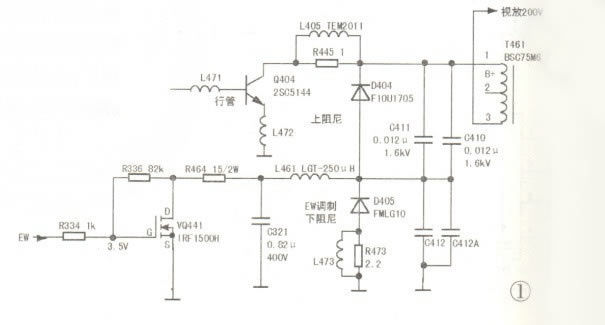

    根据故障现象分析怀疑管座有问题。拆开机壳，发现c321（0.82μf／400v)的枕校供电滤波电容爆裂，限流电阻r464(15欧/2w)烧坏开路。于是用两只0.47μf/400v的电容并联好代换c321，用一只15欧／3w电阻代换r464，相关电路见图1。通电试机，行幅有所展开，但很快电阻r464发热冒烟，只得关机。先检查枕校管vq441(irf 1500h)，未发现问题；再查行输出上、下阻尼管等元件，并用代换方式代换了好些元件，但均无效。于是，先将r464换成15欧／10w水泥电阻，电感l461由原2501xh改用电感量较大的600μh代换上。电阻发热有所减轻，决定先换管座再查。



    换为新管座后图像依然模糊，调整聚焦也无效，分析应是高压包性能下降引起故障。于是新购了一只bsc75m6型高压包换上，并将电感l461换回原250μh，试机图像恢复正常，再细心调好双聚焦电位器，图像变得非常清晰。再将r464换成15欧／3w电阻，也不发热了，到此故障排除。

    ew校正电路元件损坏的确与行变失效、行线性补偿元件失效有关，行变替换错误也会引起这样的故障。

    本文摘自《上册》一书
