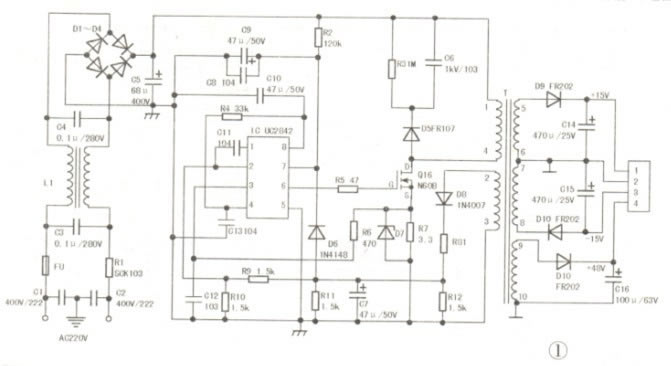

一台英国声艺e8调音台，接通电源后电源指示灯不亮，整机不工作。拆机后发现，该机采用的是开关电源，这种专业设备，一般不提供图纸。为便于维修，依据实物绘制出电源电路原理图见图1。

    从图1可见（下图），该机采用了以uc2842为核心的开关电源电路，共有三组输出电压，±15v为调音台前置放大电路、音调电路和电源指示电路供电，+48v为幻象电源，为外接电容式话筒供电。在常见的开关电源电路中，大多使用的是uc3842，而很少使用uc2842。查阅资料得知，uc2842与uc3842为同一‘序列的电流型脉宽调制器，只是uc2842为工业品级，uc3842为民用品级，仅在温度特性上有所不同，其他并无明显差别。而uc3842的应用已十分普遍，其工作原理大家耳熟能详，在此不再赘述。直观检查，保险管正常，其他未见明显损坏元器件。加电测三组电源均无输出。测uc2842供电脚⑦脚电压为6v，明显异常。根据其工作原理，uc2842的⑦脚为启动端，启动电压不应低于16v，而低于10v时芯片便会自行关断，停止工作。断电后测+300v滤波电容两端仍保持着+300v电压，说明开关管未工作，开关电源停振。为判断是uc2842内部故障还是外围元件故障导致启动电压过低，切断外围电路与⑦脚的连接，加电再测d6负极，电压仍为6v左右。说明故障不在集成电路内部，应在为⑦脚提供启动电压的外围电路。断开1k2与⑦脚相连的一端，测量阻值正常，说明r2无变值、开路故障；直接替换c8、c9无效，故障依旧。

    至此，从电路图上来看，导致启动电压过低的原因只有一个：那就是d6击穿或漏电。断电后拆下d6测量其正向阻值基本正常，而反向有6k欧左右的阻值，说明d6虽未完全击穿，但反向严重漏电，导致uc2842 ⑦脚启动电压低于启动阈值而不能启动。拆下d6观察，是一只型号为1n4148二极管。用一只1n4148二极管换新，加电试机，三路输出电压均正常，故障排除。
