一客户送来一块创维26515hm型液晶电视电源主板，版号为168p-p26tqm-30／5800一p26tq-0310，只说是不通电!观察板上有维修痕迹，通电试机，的确有任何电压输出。

    初次检修此类电源，观察其有三只光耦，两个电源模块，决定先分析其工作过程，再予检修。

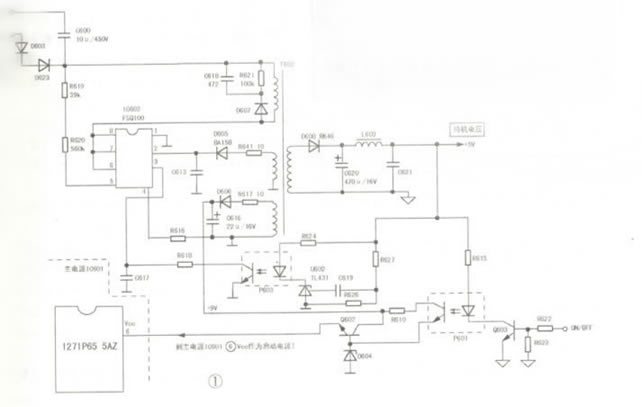

    实绘图纸(见图1)后，分析其工作原理：此机由主、副电源两部分组成，主电源以ic601(127lp65)为核心，外接功率管q601(k3673)；光耦p602为其稳压反馈、调整之作用。主要产生+12v供主板以及+24v。供逆变电源，而其是否工作则取决于cpu。控制on／off。现在此板无任何电压输出，说明检修重点不在主电源部分，应查副电源!

    此机副电源由ic602(fsql00)、开关变压器t602组成，主要产生+5v供电。分析fsql00基本原理，此电源正常工作后，产生+5v电压到主板cpu中。用户遥控“开机”后，主板经电源板插座cn602送来on／off高电平使q603导通，光耦(待机控制)p602亦导通，副电源次级绕组感应电压d606整流后得到的+9v便经q602加到主电源ic601的主芯片⑥脚上，为其产生一个启动电源，使主电源开始进入正常工作状态，整机开始工作!

    检查在路电阻、电容未见异常，代换ic602仍不正常，代换光耦p603及精密稳压集成块u602(tl431)无效!仔细挑开各元件，最终查出t602次级供电二极管d606(tl4148)已反向漏电达80k欧。换d606二极管后。+5v立即恢复正常，电源修复。为了断定主电源是否正常，试用一个+12v风扇(或12v灯泡)接在主电源+12v输出上，另用一只1.5k欧电阻，一端接“stb／+5v”处，另一端连于cn602三脚的“on／off”处，风扇立即稳转，实测+12v、+24v已完全正常!
