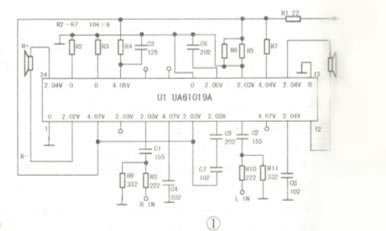

此功放板原用于笔记本电脑作双声道功率放大，输出功率达3w×2。为了检查方便按实物绘制电路图(见图1)，供参考。



    【故障1】r声道无声，l声道音轻。首先检测r声道u1(ua6019a)的②、④脚细小铜箔线无断路，检测r8(输入防自激)电阻已变值约25k欧，用贴片2.2k欧更换，r声道有声，但声音较小。估计c1有问题，用1.5μf贴片电容更换后，r声道输出声音悦耳。接着检修l声道，发现c2严重漏电，换新后故障排除。

    【故障2】r、l声道无声。用废旧手机锂电池作电源，检测u1的①、③脚无电压。顺着③脚铜箔线检查，发现③脚到电路板b面的窄小铜箔开裂，补焊后两声道恢复正常。

    注：图1中u1各引脚的在路电压用dt9205型数字万用表直流20v挡测得，电源电压为4.08v。
