维修案例--海信电视光栅亮度不均如何办?
时间: 2022-11-09

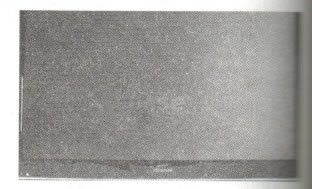

    一台海信tlm32v68c型(mst6e16js)液晶彩电,光栅亮度不均(见下图)。



    开机观察,机器启动正常,只是开机速度较慢,整机启动后屏幕由右至左逐步亮起,然后呈现出左暗右亮的亮度不均匀光栅。

    从这个现象表象上来看,似乎是灯管的问题造成的。但是整机又可以完全正常开启,那也就可以排除这个因素了。因为如果这是灯管老化或者开路引起的故障,整机就会进入过流或者过压保护状态,也就是我们经常见到的背光一亮就灭的现象。再仔细
的观察发现灯管是处于没有被完全点亮的状态。说明该问题是属于高压不足而造成的问题。

    是什么问题造成的高压不足呢?

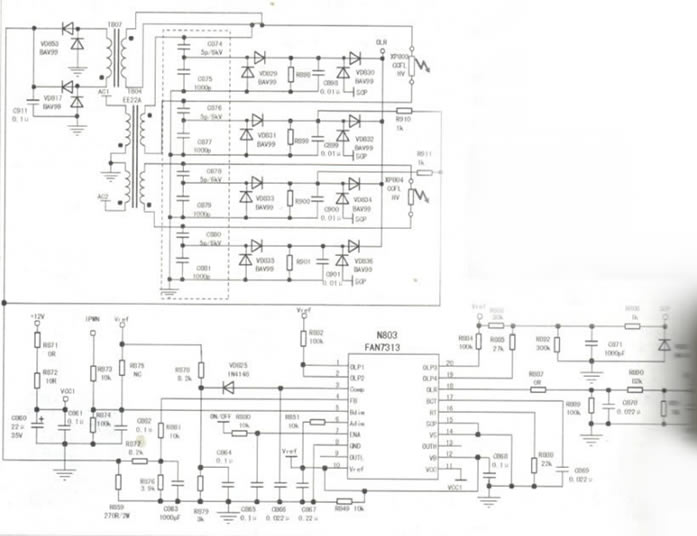

    我们不妨先来分析下其正常工作时高压产生的过程(电路见下图):开机后,12v电压经过r872限流、c860滤波后送到n803(fan7313)的11脚作为其工作电压。来自主板的开机信号加到n803的⑦脚后,n803开始工作,内部振荡电路产生幅度相同相位相反的激励脉冲电压分别由⑨、13脚输出,激励脉冲电压经v820、v818及v821、v819组成桥式放大后,通过激励变压器t802倒相推动由v803、v804组成的半桥功率放大电路,进行功率放大。pfc产生的380v电压直接为功率放大电路供电。放大后的脉冲电压加到输出变压器t803的初级绕组。t803次级感应电压分别加到t804、t805、t806三个升压逆变器的初级端,经高压逆变器升压后,产生交流高压点亮灯管。



    从对正常电路工作的分析情况和实际的故障上看,背光控制和高压逆变电路是正常的。因为灯管可以点亮,只是没有完全点亮,在这一点上来看,可以确定是由于激励脉冲pwm的占空比发生变化造成高压逆变电压降低引起
