故障现象：日立32ld9570tc型液晶彩电，所用电源型号为486．pl37a-0070，该机故障现象为，打开电源红色指示灯亮，二次开机不转绿灯，红灯闪，保护停机，无声、无图、无光。

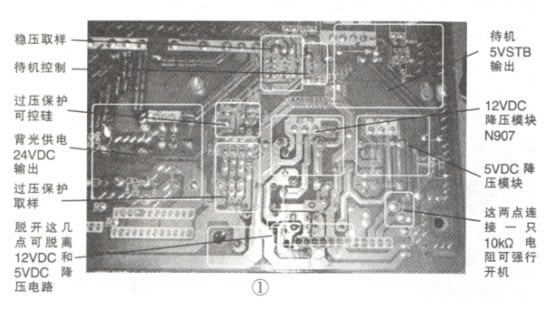

    拆板实修：测得电源板插件x906上的5vstb电压on/off电压正常，5vdc电压约4v，12vdc无输出，x902 24vdc无输出，18vdc无输出。本机电源可拆板单独维修，在x906的5vstb与on/off之间跨接10k欧电阻可以强行开机。该电源板的维修检测点见图1。

    测24vdc在开机瞬间有输出，随即回落。脱开12vdc和5vdc降压模块n907、n908，将过压保护可控硅i)927拆掉，瞬时开机24vdc输出正常。说明电源前级以及24vdc都正常，先后接上d927、n907输出都正常，但接上5vdc降压模块n908后电源过压保护启动。更换降压模块n908(lm2576-5)后故障修复。

    提示：lm2576输出电压有3．3v、5v、12v之分，选件时需注意后缀电压一致。

    电路原理简述：市电整流后经n901控制的pfc电路进行功率因数矫正后分成二路，一路经n902组成的开关电源输出+5vstb电压，以供主板待机电源用。另一路由n901组成的主开关电源，在主板输出开机指令后输出+24v和+18v电源。24v作为背光电源用，18v经过n907、n908进行dc／dc变换后分别输出主板需要的+12v和+5v电源。d919、d921、d923、d925分别采集4路输出电压，当主电源输出的24v、18v、12v、5v中有过压时触发可控硅d927，迫使主电源进入待机状态，进行过压保护。
