电磁炉烧保险故障现象，在电磁炉故障中所占比例最高，而烧保险故障大部分是因igbt管击穿引起，如果检修故障不彻底，往往会造成多次损坏价格较贵的igbt管，这也是维修人员感到棘手的故障之一。因此，安全检修，避免开关管的重复损坏显得尤为重要，下面以万宝dc2-13电磁炉电路为例，介绍其故障安全检修排除方法。

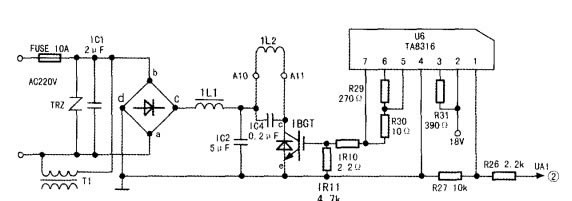

    万宝dc2-13型电磁炉，烧保险故障电路现象相关电路如下图所示，当irz、ic1、ic2或igbt中无论那个元件击穿，都会引起保险fuse的烧毁。若遇烧保险故障时，切不可更换保险后贸然试机，应首先测量a、b端和c、d端是否有短路现象，若a、b端有短路现象，c、d端正常，一般为压敏电阻trz或1c1击穿，查出击穿元件，更换后故障即可排除。

    若测得ab、cd端均存在短路现象，可先拆下al0、all接头，断开加热线圈1l2，而测试igbt管e、c端无短路现象，查1c2击穿，说明1c2引起了全桥的损坏，更换1c2和全桥后故障可排除。若测得1c2正常，那只是全桥击穿损坏，只需更换全桥故障就会排除。

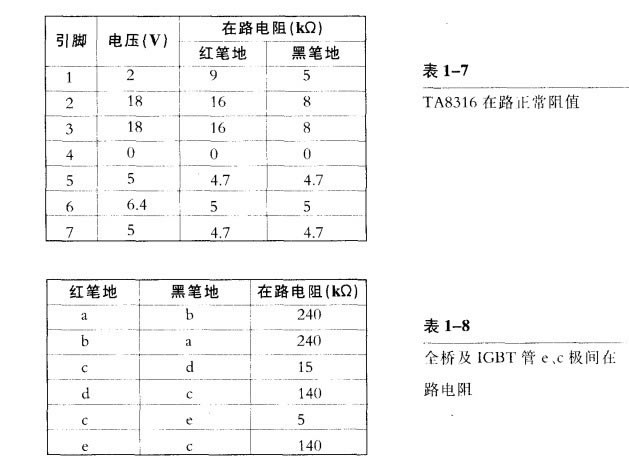

    若断开1l2测得ab、cd端和igbt管ec端均为短路，说明igbt管和全桥均击穿损坏。遇igbt管击穿损坏时，应注意检查1c4是否漏电失容，1l2加热线圈是否局部击穿短路。在更换igbt管之前，还需检查脉冲驱动集成电路u6(ta8316)是否正常。igbt管击穿有时还会引起脉冲驱动集成电路u6的损坏，若测得u6在路阻值异常，应更换u6。摘掉加热线圈1l2后，在路测得u6及电阻分别见表1-7、表1-8。
