该机开机后在未出现光栅前屏幕上部有三条不到边的红绿蓝色亮线，且不停闪动，之后光栅出现，但只有上半幅，下半部黑屏。

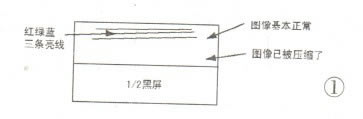

分析检修：接入有线电视信号后，伴音正常，图像上部基本正常，下部在有光栅处图像被压缩了很多，如图1所示。拆机后，发现本机采用juc7.820.1488-1型数字板，支持16：9显示功能，数模转换芯片为htvl 80，图像视频及行场扫描芯片为om8380，存储器为24c32；大板集成块主要有电源块str.w6756、场块stv8172a、伴音块tfa9842aj、视放块采用tda6111q、行管c5857、枕校管irfl540n等；显像管为北京松下管（w66mafl83x91型)，视放块为tda6111q。根据故障现象，判定故障部位在场扫描电路，包括场振荡及输出等。
首先找到场输出电路stv8172a。翻去大板，发现场块及其周围有焊动和检修过的痕迹，看来此机已修过。通电，测量场块各脚电压数据如表1所示，与正常的参考值对比，发现⑤脚电压为-0.9v左右，⑥脚在4v左右，不正常。从⑥脚电压偏低很多，认为升压电路有故障，索性将c302升压电容、d302升压二极管一同换新，试机故障依旧。前维修员已换过场块，再换一只，结果令人失望。将与场输出有关的元件一一进行检修与代换，故障依旧。偏转线圈如有故障是否会产生这种故障呢?焊开场偏转线圈的接线端，对比检测上下两只线圈的阻值，结果正常。在拆场偏转线圈时，发现有一块小电路板及几只小磁棒绕制的线圈与场偏转线圈相连接，估计是场线性补偿元件。笔者以前未见过有这方面电路的介绍资料。将其一一拆下，检测其上的元件，也未发现问题。看来场输出级不是故障产生的根源，难道故障出在数字板上?从检测场块的①、⑦脚电压来看，故障又不像在数字板上，只好暂放一边等翻阅资料后再战了(因原机未有图纸资料)。
找到数字板的相关资料，先对om8380的相关引脚进行检测，当翻动数字板并测量与场扫描有关的引脚电压时，不知什么时候光栅正常了，接人有线电视信号。图像也恢复了正常，由此判定数字板存在开路性故障，最大可能是om8380的引脚有虚焊。先将数字板从主板上拔出，用尖头烙铁对om8380的全部引脚小心地进行了补焊，同时对其与场扫描相关引脚的外部元件也进行了检查，在一切 [1]
|
