例1：电吹风发热丝红但不能吹风

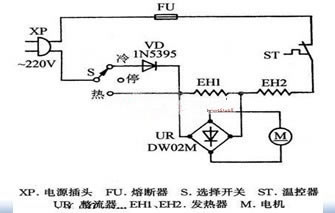

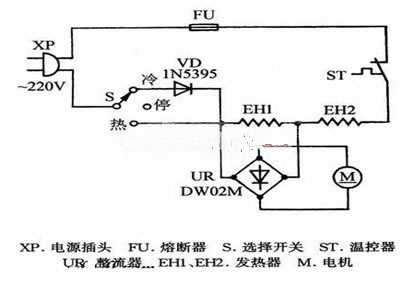

    分析：电吹风不能吹风，肯定和电机和电机供电电路有关。由下图电路图所示。电机供电由eh1发热丝上获得交流电经整二极管整流后得到12v直流电压供电机工作。电机不转表明供电不正常或电机损坏。由于eh1和eh2串联，而电吹风发热，说明eh1正常，问题主要是在eh2与整流二极管间有无断路、整流二极管是否损坏、电机是否损坏。

    维修过过程：拆机,用万用表电阻档测量eh1与整流二极管间连线是否断路，是则重新焊接好导线。否则检查整流二极管是有损坏，有则更换。其次用万用表交流电压档测量通电情况下，整流二极管输入端是否有12v以上交流电，有则继续测量整流二极管输出端是否有直流12v以上电压，有则判断为直流电机损坏，否则检查整流二极管。第三用万用表电阻档测量直流电机是否有损坏，有则更换。

    例2、电吹风不通电

    分析：电吹风不通过可能出现的原因在于：开关损坏、保险丝烧毁、温控器损坏、发热器断路。

    维修过程：首先打开外罩，检查保险丝fu是否正常。可用万用表的电阻档测量保险丝是否溶断，是则更换之，在电吹风中所用保险丝一般为3-5a，可参照损坏保险丝参数进行更换。其次检查开关是否正常，电吹风中常用单刀双掷开关，见下图所示。可用万用表电阻档测量通断，接1-2脚或1-3脚，如果其电阻为0则为好，否则更换。第三用电阻档测量温控器两端是否开路，是则更换。第四用电阻档测量发热丝eh1、eh2串联两端是否有一定阻值，如有正常，无穷大则为开路。电热丝开路一般为烧断，不严重可接上重新使用，如烧断严重刚须更换相同规格电热丝。
