故障现象：通电后屏幕呈现黑屏状态，但伴音正常。（康佳lc46gs80d型液晶彩电）

    分析检修：伴音正常，说明开关稳压电源电路和mcu控制电路及信号处理电路基本正常。卸开机壳，通电检查有关电路没发现明显的故障，测查电源输出插座xs803的①脚和③脚，发现+12v和+5v电，压均正常，观察显示屏背面有光亮，说明背光灯逆变器电路及供电也正常，为此判断故障有可能出在主板电路或显示屏逻辑控制电路等。

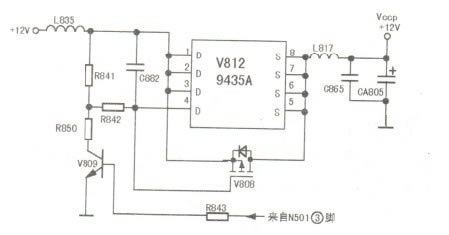

    检测主板电路中几个关键电压，也都正常。测查lvds输出端插座xs501 49脚显示屏工作电压，只有2.6v左右，正常工作时插座xs501的41、43、45、47、49脚电压均+12v，说明该电压有问题（形成此电压的有关电路见下图）。显示屏工作电压正是取自该+12v电压。它是由电源电路送来的+12v电压经v812(9435a)转换成稳定+12v电压从其⑤、⑥、⑦、⑧脚输出，再经电感l817输送到lvds输出插座xs501，供给显示屏逻辑板等控制电路的。v812采用p沟道增强型场效应管，其④脚上的控制管v809受主芯片n501(msd289fg)③脚的脉宽调制pwm信号控制。正常工作时，v812 4脚为低电平，控制其转换输出+12v电压。测量v812的电压输入端①～③脚均为正常12v电压，但输出端电压却很低且不稳，且④脚为高电平；测控制三极管v809基极电压正常，将v809焊下电路检查，正常无问题。查与v812的3脚和④脚并接的电容c862和两只串联电阻r841、r850也均无问题；测查v812的④脚外接控制电阻r842时，发现其阻值变大几乎呈开路状态。用一只100kω的电阻换上后，故障排除。
