案例：整流桥击穿造成整机出现e1室内外机通讯保护

    产品型号：kfr-26w/bp2-110      产品条码：509o048090710586

    故障现象：制冷效果差，室内机显示e1室内外通讯保护
　
    故障范围：室内电控、室内电机、室内外连接线组、室外电控、室外直流电机、电抗器、整流桥
　
    故障处理的思路及步骤：

    步骤一：上门检测用户插座220v交流电压稳定，电压接地安全可靠，连接线有无松动和脱落、零线和火线有无错位，无加长管线安装，初步排除用户电源供电、接地不良及信号连接线造成e1保护。

    步骤二：上电2分钟内检测室外机l、n接线端子电压为220v，室内电源输出正常，检测零线n与通讯线s之间有直流2—24v波动电压，进一步排除室内机故障。确定故障点在室外机。若显示0v或24v固定不变的电压或低于5v以下的波动电压，则判断为内机板坏。
　
    步骤三：通过观测外机板电源或故障指示灯是否亮和闪烁判断5v芯片通讯工作电压是否正常，经检测，上现指示灯完全不闪亮，用万用表测试模块开关电源无5v输出。

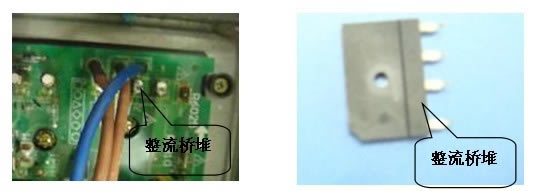

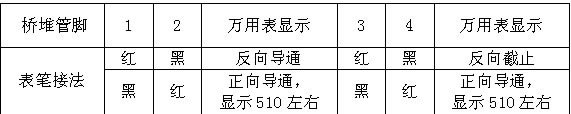

    步骤四：测量测量桥堆是否正常，断开整机电源，选择万用表二极管档（判断电路通断档），表笔按照下表测量桥堆4个管脚（眼睛正对桥堆本体有字那面，从左边管脚数起分别为1、2、3、4脚）之间的测试情况如下表：

    测量发现当红表笔接桥堆1脚、黑表笔接2脚时，万用表为通的，而正常情况下是不通的，可判断为桥堆烧坏。

    处理措施：更换整流桥堆后上电试机正常。
