例：机型：tlm4236p，机芯：液晶一mst6，故障现象为有声无图，黑屏。
    分析检修：开机，背光灯亮，检测屏供电12v正常，遥控开关机正常，说明主板控制部分工作正常，故把重点放在对逻辑板的检查上。
    逻辑板主要由格式变换器电路和dc/dc变换器电路组成。因为屏不能点亮，所以把dc/dc变换器电路作为检查重点。下面简要分析该电路的控制过程。

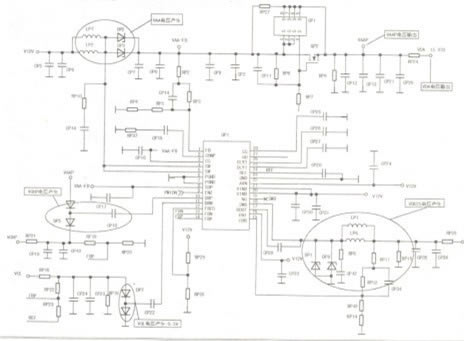

    相关电路见下图。vcc-panel进入up1的20～21脚，经内部转换从18脚(swb)输出2.5v电压，通过up5稳压得到1.8v给格式变换芯片供电；up1的11脚(drn)通过dp7、c227及up1 的11脚内部组成的升压电路输出约-5.6v的vgl电压为行列驱动提供负电压。up1检测到2.5v正常工作后，由lp7、lp2、dp2、dp6、up1的④脚(sw)、⑤脚(sw)内部电路组成的升压电路开始工作，输出约16v电压，up1的27脚(gd)为qpl、qp2提供一个开启信号，16v电压经过qpl、qp2得到电压vda，为行列驱动电路供电。



    以上电路均正常工作后，vaap经过由dp5、cp18、up1 ⑩脚(drp)内部组成的升压电路开始正常工作，通过rp21限流，得到电压vghp,vghp通过qp8输出22v左右的vgh电压，为行列驱动供电。
   从以上分析可以看出，该电路在正常启动工作时存在严格的时序关系。依此时序关系分别检查各路电压，发现vghp电压仅10.5v，正常应为19.5v; vgh电压为ov，正常应为18v，显然，问题是因vghp电压不能正常升压引起的。
    经检测，up1⑩脚电压为0v，正常应能检测到2.25v的直流电压，5v左右的交流电压，但实际交、直流电压均检测不到。测量⑩卿对地电阻无异常，怀疑up1⑩脚内部损坏，将其换新后，故障排除。
