海尔彩电场失真故障维修
时间: 2022-11-18

   例:海尔hs2996(a6机芯)型彩电,场失真。

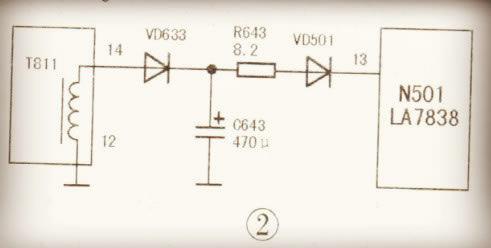

    分析检修:该机长时间存在上部一小部分图像压缩失真,且偏亮的毛病,也曾修过一次,但没修好,因为电视机太大,送修不方便,且基本不影响收看,便将就着看。很明显,这是场线性不好,我开始信心十足,自感不会让用户失望。测场块n501(la7838)供电,电压为24v,参看图2,其他脚电压也未发现异常。根据没有线索。索性换集成块la7838,亦没能像期待的那样手到病除。难道又遇见疑难故障?外围元件微小的变值是要费时检查的。不得不重新审视思路和故障。注意到供电电源为24v,24v对2 1英寸的彩电是完全正常的。



    而根据维修经验,同类29英寸以上彩电的场供电多为26v,此机24v是否太低?带着这样的疑问检查场输出的供电,先后代换整流二极管vd633和滤波电容c643,均无效果。用机械万用表测限流电阻r643的阳值有十多欧姆,用数字表测确定为16欧,比标称值8.2欧/2w几乎大一倍,将其更换后,果然一切正常,此时测供电电压上升至26欧。

    本文摘自《上册》一书
