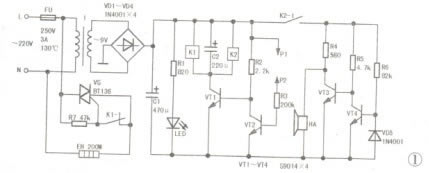

万宝dz-20型电子蒸炖锅炖盎容积2l,工作电源ac220v,加热功率200w。控制电路板安装在底座内,根据实物绘制的原理电路如图1所示,主要由交流主回路(vs、eh)、电源(fu、t、vdi-vd4、c 1)、防干烧断电保护(p1、p2、vtl、vt2)、自动报警(vt3、vt4、ha)电路构成。

例1:电源指示灯led发光,但加热器eh不加热。
分析检修:电源指示灯led发光,说明市电已进入电路,不加热的原因有:(1)双向可控硅vs(btl36)开路损坏,可用600v/3a的双向可控硅代换;(2)r7脱焊开路或继电器k1常闭触点k1-1接触不良,可控硅vs无导通触发信号而处于关断状态。由于报警电路未报警,一般认为继电器k1、k2仍处于释放状态。k1—1接触不良可用小刀或细砂纸将其动、静触点刮磨平整后继续使用。若触点严重电蚀时,只能整组更换继电器触点或整体更换继电器;(3)加热器eh接线脱落或烧坏,将其接好或换用同型号eh即可。
例2:电源指示灯led亮,加热器eh不加热,蜂鸣器发出报警声。
分析检修:此现象说明继电器k1、k2吸合,k1吸合后其常闭触点k1—1切断加热器eh电源,停止加热;k2吸合后其常开触点k2—1闭合接通报警电路电源,发出声报警。故障原因有:(1)如锅内水位正常,说明水位电极p1或p2表面积有水垢使两者无法接通,使控制电路误认为锅内无水而发出声报警;(2)r3脱焊开路或vt2开路损坏,导致vt1被r2上拉导通,使k1、k2吸合;(3)vtl击穿或漏电。
例3:水位检测电极p1、p2间无水开路时,蜂鸣器仍无报警声发出。
分析检修:此故障要分清以下几种情况:(1)如果eh仍在加热(此时应拔下电源插头),说明k1—1未断开,即k1、k2未吸合,一般是水位检测电极p1、p2相碰短路或漏电使vt2导通,或vt2击穿导致vtl无法导通,k1、
