例1:通电加热中突然发出“啪”的一声后断电,全部指示灯熄灭,加热停止。

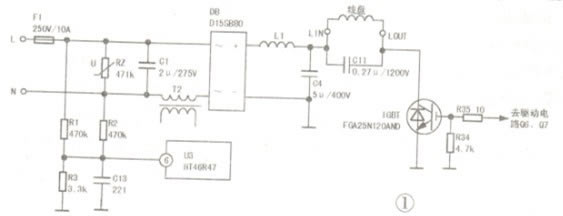

分析检修:此故障现象通常是电源输出电路、整流滤波电路或谐振电路相关元件损坏所致,相关电路如图1所示。

打开机壳,发现保险管f1管壁附着褐色细钢屑,测其已不通。谐振电容cll接于线盘“lout”处的引脚根部脱离电路板熔断成半球状,估计是因该引脚与电路板焊盘接触不良,引起拉弧所致,且该引脚焊盘敷铜箔被烧毁,电路板被熏成黑色。焊下cll,用数字表电容挡测量其容量只有0.08μf(正常应为0.27μf),并有严重漏电。由于cll容量下降,使lc谐振频率过高,导致谐振电路过压而击穿功率管igbt,并使整流桥db被击穿,引起所述故障。决定更换f1(250v/10a)、db(d15sb80)、c11(0.27μf/1200vdc)、igbt(fga25n120and)。
更换cll时,需做如下技术处理(否则无法按原样焊牢):用小刀将接于“lout’’的引脚向外延伸,适当刮掉敷铜箔保护层,将c1l嵌入原位,然后将引脚弯成90°,贴紧敷铜箔用锡焊牢。
为防止再次烧坏新换元件,将保险管f1焊开,在保险管两端串入一只220v/100w灯泡作限流装置。接通电源,观察灯泡微亮后熄灭,并听到蜂鸣器响一声,说明电磁炉无过流故障。去掉灯泡,将保险管焊上试机,电磁炉正常加热,故障排除。
例2:显示“e1”,不加热。
分析检修:显示“e1”故障代码,说明交流电压监测电路有故障。220v交流电压经r1、r2降压,r3分压。c13滤波后形成取样电压加至微处理器u3(ht46r47)⑥脚,微处理器据此判断220v交流电压是否正常。如果电压超出正常范围,u3的保护控制电路启动,从⑩脚输出脉冲信号,电磁炉停止加热,同时显示“e1”故障代码。
