长虹LT4619P型液晶电视花屏故障应急维修
时间: 2022-11-18

    电视型号:长虹lt4619p液晶电视

    故障现象为:电视工作半小时后出现花屏现象。

    故障检修:作为一名长期从事crt彩电维修的工作人员来讲,很少接触液晶电视的维修,因平板电视的维修主要依靠厂家进行,一缺配件,二缺资料。因过保修期,朋友怕花钱太多,所以让我试一试。

    花屏故障的维修要点:

    一、检查信号处理板与逻辑板问的信号传输线;

    二、通过测量信号处理板上屏接口上的电压来确定其故障究竟在那块电路组件板上,如果测得信号处理板上屏接口上的直流电压与平时记录下的参考电压基本相同,并且在电视接收信号和不接收信号时电压会发生变化,则可判定故障在逻辑板,反之在信号处理板。

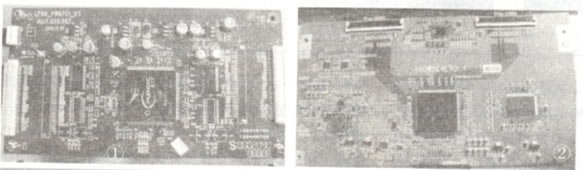

    按照上面思路首先判断信号传输线,由于电视故障为半小时后出现,可以基本判定传输线无接触不良。然后开机测量图1中的jpl(左侧30脚插排),记录各脚无信号时和有信号时电压,出现花屏故障后,再测有/无信号电压与前者记录对比基本相同,排除信号处理板故障。进一步查看,发现图1板下面还有一块板(见图2),逻辑板只有一块,怎么会有两块呢?最后在网上查看图1板(lp09_pw9701_v3),该板为画质改善。问题就出在这两块板中的一块,继续判断图1板的jp2(图1右侧30脚插排)信号情况,当花屏时jp2插排9-20脚的电压与花屏前有明显差异,遂作判断故障为画质改善板有问题。最后与售后服务联系,欲购此板,售后回复说无法购买到。按照crt维修经验,可以跳过画质改善降低清晰度为代价应急修复。于是将逻辑板与信号板直接连接后,长时间开机,故障未出现。

    (本文摘自《下册》一书)
