该机通电开机后呈“三无"，机内有“吱吱"声。卸开机盖，直观检查没发现明显问题。关机，测+b电路阻值正反向均为0ω，测行输出管v402集电极对地正反向电阻也为0ω。拆下v402检测，发现v402已击穿，此时测行输出+b供电端对地电阻值仍然很小，看来行输出电路中还存在短路现象。查vd401、vd402均已击穿，将vd401、vd402拆下，再测行输出+b供电端对地电阻恢复正常。

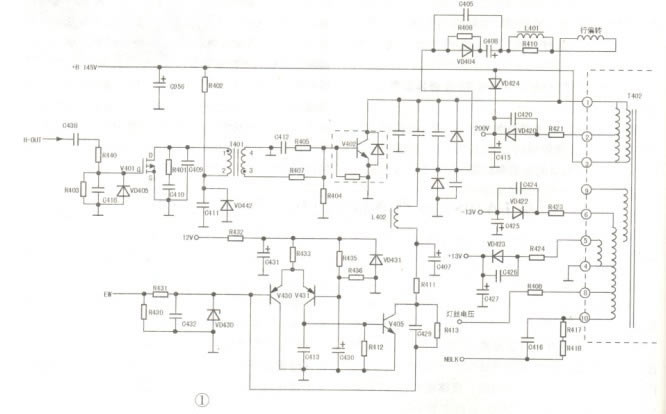

    该机行输出电路是由行激励放大管v401、行激励变压器t401、行输出级放大管v402和行输出变压器t402组成，相关电路见下图。



    行脉冲经耦合电容c438，输入电阻r440送到行推动放大管v401 g极，v401漏极(d)接行推动变压器t401初级线圈①脚，经v401放大后的行脉冲加至t401初级线圈上，推动变压器次级将行脉冲加至行输出管v402基极，+b电压经r402、t401初级为v401漏极(d)提供直流偏压。t401是输入阻抗高、输出阻抗低的降压变压器，行脉冲经t401后电压幅度降低、电流增大，为行输出管提供足够的基极电流。此机行输出管采用的是内含阻尼二极管和偏置电阻的大功率晶体管，放大倍数很高，放大后的电压加到行输出变压器t402初级①一③绕组和行偏转线圈上。行输出变压器还为显像管提供阳极高压、双聚焦电压、加速极电压，同时还提供+13v、-13v电压作为场输出电路和末级视放级的电源，t402⑧脚绕组为显像管提供灯丝电压。将行供电电感l950断开，在+b电源也就是电容c956两端接入一只100w/220v灯泡后开机，灯泡亮，此时c956两端电压为+145v，电源开关变压器次级各组输出电压均正常。 更换行输出管v402(2sc5422)、vd401(by459f)、vd402(by229)(注意：上述元件最好用原型号代换，特别是二极管。若型号不对，有可能会再次击穿损坏)。将电感l950连接好通电开机，图、声均正常。试看十几小时一切正常，认为故障排除，便交用户。不料第三天又出现上述情况，开机后指示灯亮，机内有“吱吱"叫声，电视机呈“三无"状态。关机，测c956两端电阻值为0q，行输出管集电极对地电阻也为0ω，说明行输出管再次被击穿短路。将其拆下电路，并将vd401、vd402全都拆下，更换新品后，将+b供电电感l950断开，在c95
