产品型号：美的c21-sn215型微电脑控制电磁炉

    故障现象：

    据用户介绍，该电磁炉通电开机后，面板上的指示灯全部点亮且抖动不停，蜂鸣器“嘀、嘀”响个不止，不能进入工作状态。

    故障分析：

    根据用户介绍的情况来看，指示灯可以点亮、蜂呜器可以鸣响，说明整机的供电基本无问题，估计故障可能与控制电路有关，很可能是某保护电路异常引起的。检修时，可先对这部分电路进行检查。

    检修方法

    1、判断故障的大概部位

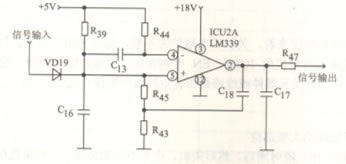

    ①通电，测量浪涌保护电路中比较器icu2a集成电路的④脚（反相信号输入端）与地线之间约4.9v电压基本正常，但⑤脚（同相信号输入端）上约3.3v电压上升为4.1v左右，②脚上0.3 v左右的电压上升为11.8 v左右，由此判断问题出在浪涌保护电路。相关电路如下图所示。

    ②断电后，对浪涌保护电路中的有关元器件进行检查，结果发现贴片电容器c13有严重漏电现象存在。

    2、故障处理

    更换一只新的、同规格的100 pf瓷片电容器装上后，通电试机，电磁炉的工作恢正常，故障排除。

    提示：

    当贴片电容器c13损坏程度不同时，出现的故障现象也不一样，除了本例的故障现象外，当电磁炉出现不报警、不加热、不定时自动关机保护、断续加热、经常损坏igbt（绝缘栅双极型晶体管）等故障现象时，也可能是该电容器不良引起的。

    （本文摘自《新型电磁炉检修实例和故障查询》一书）
