tci-at2921l型彩色电视机，开机后伴音正常，有光栅，但屏幕无图像。

    电路分析指导：

    tcl-at29211型彩色电视机的中采用的超级芯片电路，超级芯片ic101（tmpa8809）将微处理器、中频信号处理电路和视频信号处理电路等集成在了一起，可以直接输出音频信号、rgb信号和行场激励信号。

    超级芯片ic101的⑨、41、55脚为+5v电源供电端，29、49脚为+9v电源供电端，ic101的⑤脚为复位信号输入端；⑥脚、⑦脚外接8mhz的晶体xo01，与芯片内部电路组成时钟振荡电路，为芯片提供时钟振荡信号，只有这些工作条件都满足时，超级芯片才能正常的工作。

    中频if信号由ic10l的41脚、42脚输入，经伴音解调后由ic101 38脚输出伴音信号，送往音频信号处理电路；经视频检波后由30脚输出视频信号，送往tv/av切换电路，切换后的视频信号由ic101的20、24脚输入，经内部电路处理后，由50、51、52脚输出r、g、b视频信号，送往显像管电路，若输出的r、g.b信号不正常，则可能会造成彩色电视机无图像的故障。超级芯片的13、16脚输出行、场激励信号，送往行、场扫描电路。

    电路检修指导：

    首先检测超级芯片ic101 50、51、52脚输出的r、g、b视频信号是否正常，检测时，将示波器的接地夹接地端，用探头分别接触50、51、52脚时，无法检测到信号波形。

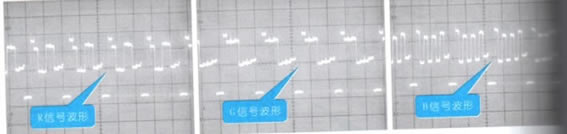

    而正常情况下，超级芯片ic101输出的r、g、b信号波形如下图所示。

    无法检测到r、g、b信号则可能是超级芯片i(lol本身或供电不正常造成的，首先检测r、g、b信号的+9v供电端，检测时将万用表调至直流iov挡，用黑表笔接地
