故障现象描述：

    tcl-2516b型彩色电视机，电源指示灯亮，使用开关按建和遥控器均无法开机，屏暮表现为黑屏，无光栅、无图像、无伴音。

    电路分析指导：

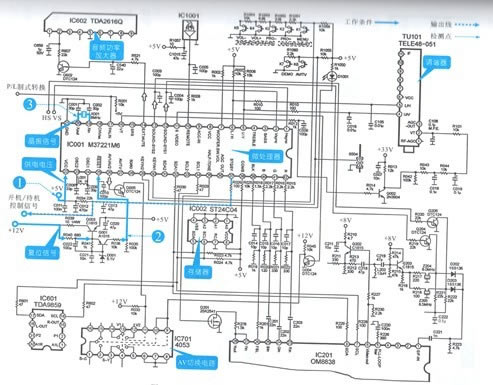

    若彩色电视机出现无法开机的故障，则可能是由于开关电源电路、行扫描电路或系统控制电路造成的，若彩色电视机的电源指示灯亮，则说明开关电源电路基本上是正常的，故障部位可能在系统控制电路部分，如下图所示为tcl-2516b型彩色电视机的系统控制电路。



    微处理器ico01(m37221m6)的⑧脚为+5v电源供电端，由开关电源电路输出的+12v电压，经三端稳压器q003稳压为+5v电压，为微处理器提供工作电压；+12v电压经复位电路0001后为微处理器的25脚提供复位信号(+5v)；微处理器19脚、20脚外接8mhz的晶体x001与内部的振荡电路产生微处理器所需的时钟信号。只有在供电电压、复位信号和晶振信号正常的情况下，微处理器才能正常的工作，输出开机/待机控制信号，否则无法开机。

    存储器ic002(st24c04)主要用于存储该电视机有关频段、频道、音量等数据信息，当电视机开机时微处理器ico01直接从存储器中调用所存储的数据信息（通过i²c总线进行调用），通过存储器的⑤、6脚进行调用。

    电路检修指导：

    微处理器ico01是系统控制电路的中心，若失灵则会造成所有的控制功能失常，同时也会造成彩色电视机无法开机的故障，此时就应对微处理器的供电电压、复位信号以及晶振信号等进行检测，以便于确定故障部位，从而排除故障。

    1、首先对微处理器的+5v供电电压和复位信号进行检测，检测供电电压时将万用表调至直流10v挡，用黑表笔接地端，用红表笔接微处理器的22脚即可。检测复位信号时，保持万用表的挡位和黑表笔接地不动，用红表笔接微处理器的25脚即可。

    检测时发现，微处理
