例:一台厦华l22alk型液晶彩电,开机,tv状态下无图像、无伴音。
分析检修:首先检测调谐器tnrl01的bp、bm端有无+5v电压,bt端有无+32v电压。若tnrl01 bt端电压低于+32v,则说明升压电路未工作,可用示渡器检测n504(ne555)的③脚有无方波驱动脉冲。若有,则检查耦台元件c514、r507、振荡管v503、储能电感l503是否损坏;若r504(ne555)的③脚无脉冲,则检查r506是否损坏,n504引脚是番虚焊。本机经检测为r506开路,更换r506后故障排除。

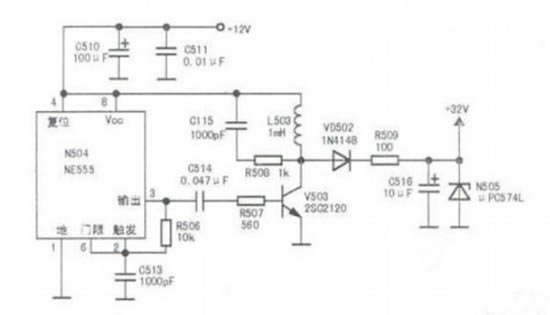

实际检修中,因r506损坏,n504引脚虚焊而引,起此类故障较常见。n504及其外围部分元器件电路示意图如下图所示。

注:按照常规检查,无图像、无伴音通常为图像、伴音公共通道有故障所致。由于该机的图像厦伴音公共通道全部集成在fs调谐器tnrl01内,因此无图像、无伴音故障局限在tnrl01上,检修时不要走弯路。
