故障现象:厦华l22aik型液晶电视,开机后“三无”。

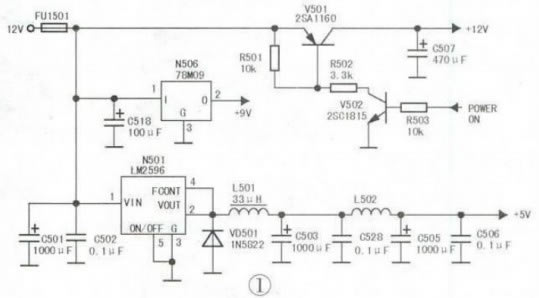

分析检修:根据经验.出现此类“三无” 故障时,如果熔丝和桥式整流电路均正常,故障可能在主电源也有可能在其他电路。首先,检测主电源的直流输出有无稳定的12v;若有,则检测v501(2sall60)的集电极和基极电压是否正常;若vs01的基极有 12v电压,而集电极电压为0v.则检测v502的基极电压是否正常;若v502的基极电压为ov,则说明主板未能正常工作,应检测n501 (lm2596)的②脚有无正常的5v电压(该电压为主板的待机工作电压};若无,则检查n501(lm2596)的②脚输出回路中的vd501(1n5822)、c5103、c528、c505是否损坏。经检测为c503失效,将其更换后故障排除。n501及其外围部分元器件电路示意图如图①所示。

注:厦华l22a1k型液晶彩电的“三无”故障,实际检修中也有某些区别:三无故障时指示灯亮,其故障主要原因是c503(1000μf)或c505(1000μf)滤渡电容漏电、失效引起的:三无故障时指示灯不亮,往往是因开关变压嚣损坏而引起。厦华l22a1k型液晶彩电开关变压器使用专用开关变压嚣tl01(sr2822),其输出电压为12v若无法购到同型号变压嚣,可利用原骨架按原线圈的匝敷和线径进行绕制;绕制完成后,进行去潮强漆和烘干处理,并在使用中。对变压嚣输出电压进行调整,使变压器输出电压稳定在标准的12v上。
