故障现象描述:
长虹pf29dt18型彩色电视机,开机后无图像,只有一条水平亮线,伴音正常。
电路分析指导:
彩色电视机开机后无图像,只有一条水平亮线,而伴音正常,这种故障大多是有场扫描电路中的场输出集成电路或周围元器件损坏造成的。
场扫描信号产生电路送来的正、反相场激励信号分别送入场输出集成电路n401的②脚和①脚,经场输出集成电路放大后,分别由④脚和⑦脚输出加到场偏转线圈的两端。
电路检修指导:
在彩色电视机场扫描电路中场输出集成电路和场偏转线圈及外围元器件等某一元器件损坏可能会造成一条水平亮线的故障,其主要检测步骤如下。

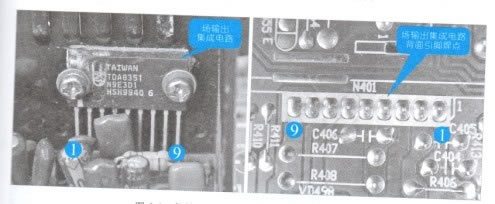

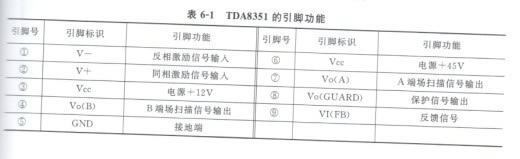

1、场扫描电路的主要部分是场输出集成电路(即场块),如下图所示为场输出集成电路tda8351的实物外形和背部引脚焊点,场输出集成电路tda8351的引脚功能如下表6-1所示。


2、由表可知’tda8351的供电电压是由③脚和⑥脚提供的。检测时,将万用表调至直流50v挡,黑表笔接地,红表笔接触③脚。
此时,万用表显示的数值为12v,则说明③脚的供电电压正常,应继续检测⑥脚的供电电压,万用表的量程和黑表笔位置不动,将红表移至⑤脚。其45v供电也正常。
3、检测场输出集成电路①脚输入的反相激励信号和②脚输入的同相激励信号。检测时,用示波器的接地夹接地,探头分别接触tda8351的①脚和②脚。
4、场输出集成电路n4 01的①脚和②脚激励信号输入正常,则需检测④脚和⑦脚
