故障现象描述：

    彩色电视机屏幕上出现一条水平亮线的故障。

    电路分析指导：

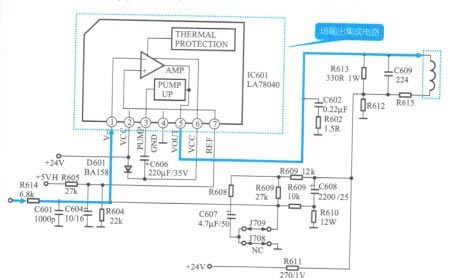

    彩色电视机开机后，屏幕显示为一条水平亮线，说明场输出集成电路或外围元器件有故障，如下图所示为创维21t91aa型彩色电视机场扫描电路电路图。

    电路检修指导：

     彩色电视机屏幕上出现一条水平亮线的故障检修步骤如下。

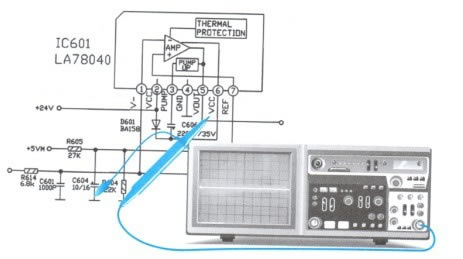

    1、由电路图可知，la78040的⑤脚为场锯齿波信号的输出端，首先应用示渡器检测该脚的波形，如下图所示，实测无波形。

    2、检测la78040的②脚或④脚供电（以②脚为例），将万用表调至直流50v，用黑表笔接地，红表笔接②脚。

    3、供电正常，用示波器检测其①脚的输入波形，将示波器接地夹接地，探头接触la8040的①脚。

    根据检测结果可以发现，场输出集成电路的供电正常，输入信号正常，而输出不正常，可能是场输出集成电路本身损坏，更换后，故障排除。

    （本文摘自《全指导》一书）
