故障现象描述：

    tcl彩色电视机开机后，伴音正常，图像垂直变窄。

    电路分析指导：

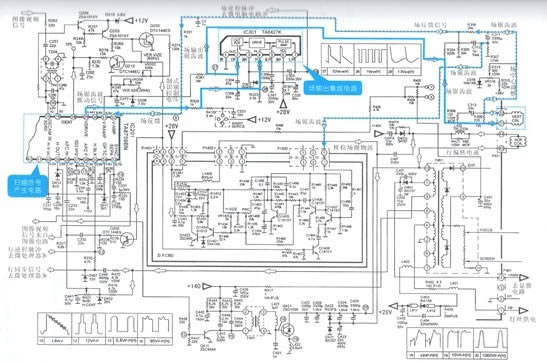

    彩色电视机开机后伴音正常，说明彩色电视机可以进入正常的工作状态，图像垂直方向上变窄故障可能是有场输出集成电路供电过低或自举电容变质所致，如下所示为tcl-2969n型彩色电视机场扫描电路电路图。



    由上图可知，扫描信号产生电路ic201的⑩脚输出的场激励信号经电阻器r324送往场输出集成电路ic301的④脚，经ic301处理后，由②脚输出加到场偏转线圈，场偏转线圈输出的信号经场中心调整后，输出两路，一路送往校正电路，另一路加到ic201d的32脚（即场反馈信号）。

    电路检修指导：

    彩色电视机开机后，伴音正常，图像垂直变窄，可按下面步骤检测。

    1、检测场输出集成电路ic301的⑥脚的+28v供电，将万用表的调至直流50v档，黑表笔接地，红表笔接ic301的⑥脚。

    2、检测场输出集成电路ic3 01③脚外的自举电容c303，将万用表的调至×1k档，检测c303两端之间的阻值。

    实际测量自举电容没有充放电过程，取下来检测为无穷大，说明自举电容断路损坏，更换同型号的，再次检测，故障排除。

    （本文摘自《全指导》一书）
