通电开机，指示灯亮，二坎开机后指示灯闪烁，整机进入保护状态。二次开机指示灯闪烁，说明主板已发出开机信号，故障可能是屏电源板或屏组件有问题造成的。

    首先对等离子屏进行自检以判断故障的大致部位。去掉主板与等离子屏组件之间的连线，将电源板插座cn8003⑧脚(ps-on)、⑨脚(gnd)短接并将逻辑板插座cn2013③、4脚短接后通电开机，仍无法正常开机。由此判断电源板有问题。用一块备用电源板换下机器的电源板后屏幕出现正常的测试图像，说明判断正确。将故障电源板拆下检修。先短接插件cn8003的ps-on脚与9脚短接脚(模拟主板发出的开机控制信号)，再用一只4.7kω的电阻连接插件cn88002的d5v与vs-0n脚短接（模拟逻辑板发出的vs-on信号）。在vs电压输出端接一只100w的灯泡作为假负载，测量vs无电压，其余各组电压基本正常，说明vs电压形成电路有故障。

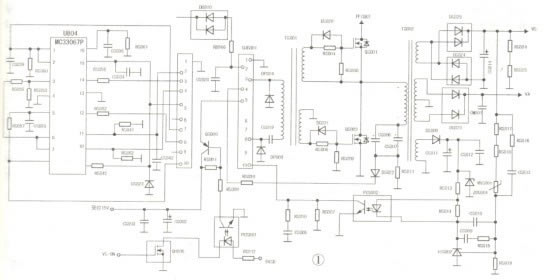

    此机vs电压形成电路如图1所示。插件sub801 {5}脚得到受控15v电压直接送人u804( mc33067p)15脚，进行软启动，其内部振荡电路工作，频率逐渐上升，直到满足反馈控制电路的要球，由其控制器内部对软启动电容c5842充电，直到电容被充至符合其工作状态时，误差放大器从⑧脚获得反馈的调节信息后，控制变额振荡器与单脉冲定时器生成相应的触发脉冲信号，此信号通过tl触发器送到图腾柱式驱动电路，从12、14脚输出同频反相的驱动信号，经cs819隔离后加在变压器ts801初级，推动变压器工作。dp803和dp804为钳位二极管，主要用于泄放ts801初级的谐振电压，保护u804不受损坏，变压器次级产生的感应电压，推动qs801、qs802轮流进八导通截止状态。



    qs801导通时，qs802截止，pfcout电压便经qs801漏极--源极--谐振变压器ts802初级--谐振电容cs806、cs807--限流电阻rs811到地，变压器ts802初级绕组储能，感应电压为上正下负。当qs801由导通转为截止时，qs802还处在截止状态，谐振变压器ts802初级电感和电容cs806、cs807谐振，产生上负下正的感应电压，这两只电容上的谐振电压经限流电阻rssi1、qs802内部的二极管、谐振
